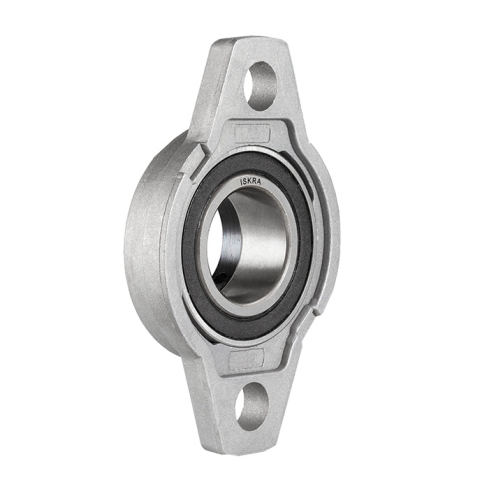

Подшипниковый узел ISKRA UFL001ER

Подшипниковый узел UFL001ER ISKRA - это двухболтовый фланцевый опорный модуль из алюминиевого сплава для фиксации и обеспечения вращения валов диаметром 12 мм в легких конструкциях промышленного оборудования.

Предназначен для установки в узлах с ограниченным пространством и требованиями к снижению веса оборудования. Корпус типа FL001 выполнен из литого алюминия, что обеспечивает коррозионную стойкость в условиях повышенной влажности. Внутренний подшипник U001 рассчитан на восприятие радиальных и умеренных осевых нагрузок при средних скоростях вращения.

Технический ресурс узла определяется динамической грузоподъемностью 4845 Н и статической 2280 Н. Сферическая поверхность наружного кольца подшипника компенсирует начальный перекос вала, снижая внутренние напряжения в системе. Узел поставляется в сборе, что исключает ошибки при подборе тел вращения и посадочных мест. Отсутствие стального литья в корпусе делает узел оптимальным для использования в пищевом, упаковочном и лабораторном оборудовании, где критична чистота и отсутствие продуктов коррозии.

• Внутренний диаметр d: 12 мм
• Динамическая нагрузка: 4845 Н
• Статическая нагрузка: 2280 Н
• Материал корпуса: Алюминий
• Межосевое расстояние e: 48 мм
• Тип: Фланцевый
• Посадка на вал: Стопорными винтами
• Вес: 0,07 кг

Монтаж на плоскость осуществляется через два отверстия Ø7 мм под винты M6 с межосевым расстоянием 48 мм. Фиксация на валу производится стопорными винтами, что позволяет производить быструю сборку и демонтаж без использования прессового оборудования. При установке следует соблюдать рекомендуемые моменты затяжки для исключения деформации алюминиевого фланца. Соответствие маркировке ISO UFL001ER гарантирует взаимозаменяемость с аналогичными узлами стандартных серий.
