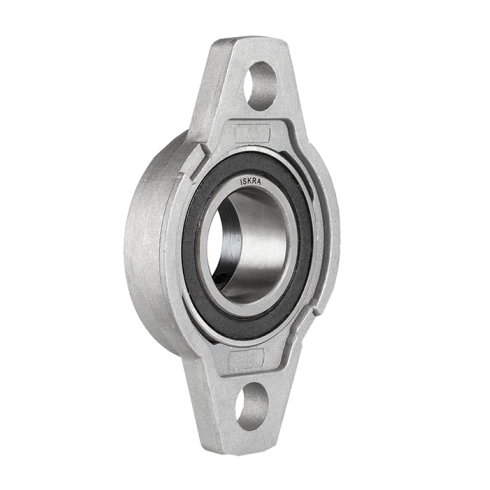

Подшипниковый узел ISKRA UFL003ER

Фланцевый подшипниковый узел серии UFL003ER бренда ISKRA - это готовый к установке опорный элемент для фиксации и вращения гладких валов диаметром 17 мм в механизмах промышленного оборудования.

Конструкция представляет собой интегрированный блок, состоящий из легкого алюминиевого корпуса типа FL003 и установленного в него радиального подшипника U003. Применение алюминия в качестве материала корпуса снижает общую массу узла до 0,12 кг, что делает его востребованным в подвижных каретках, упаковочном оборудовании и легких конвейерных системах, где важна минимизация инерционных масс кинематики.

Эксплуатационные пределы механизма диктуются несущей способностью подшипниковой вставки. Максимально допустимая динамическая нагрузка ограничена значением 5700 Н, статическая грузоподъемность составляет 3087 Н. Корпус из алюминиевого сплава устойчив к атмосферной коррозии, но имеет меньшую жесткость по сравнению с чугунными сериями, поэтому узел предназначен для плавных режимов вращения без существенных ударных или вибрационных воздействий.

• Внутренний диаметр вала (d): 17 мм
• Динамическая нагрузка: 5700 Н
• Статическая нагрузка: 3087 Н
• Материал корпуса: Алюминий
• Межосевое расстояние (e): 48 мм
• Посадка на вал: Стопорными винтами
• Маркировка по ISO: UFL003ER

Монтаж фланца на несущую поверхность агрегата выполняется через два установочных отверстия диаметром 7 мм под крепежные винты M6. Жесткая фиксация внутреннего кольца подшипника на рабочем валу реализуется посредством штатных стопорных винтов. При сборке системы требуется точная выверка соосности опор во избежание кромочных напряжений и снижения расчетного ресурса дорожек качения.
