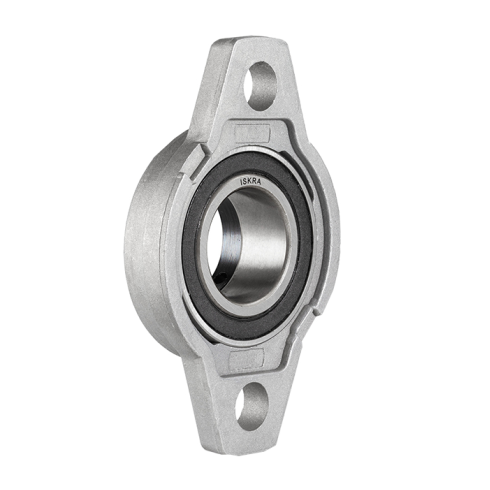

Подшипниковый узел ISKRA UFL004ER

Фланцевый подшипниковый узел ISKRA UFL004ER - это готовый к установке опорный элемент с посадочным диаметром 20 мм для фиксации вращающихся валов в механизмах промышленного назначения.

Основа конструкции - корпус FL004 из алюминия, снижающий общую массу сборки до 0,2 кг, и интегрированный подшипник U004. Алюминиевое исполнение корпуса обеспечивает коррозионную стойкость в условиях нормальной влажности и минимизирует инерционную нагрузку на несущую раму. Ограничителем при расчете кинематики выступают силовые характеристики: предел динамической нагрузки узла составляет 8930 Н, а статической - 4797 Н.

• Внутренний диаметр: 20 мм
• Материал корпуса: Алюминий
• Динамическая нагрузка: 8930 Н
• Статическая нагрузка: 4797 Н
• Посадка на вал: Стопорными винтами
• Крепежный винт: M8
• Межосевое расстояние: 48 мм

Монтаж корпуса на плоскую поверхность оборудования осуществляется через два крепежных отверстия диаметром 10 мм. Жесткая фиксация на валу достигается затяжкой радиальных стопорных винтов на внутреннем кольце подшипника, что предотвращает осевое смещение узла при циклических нагрузках.
