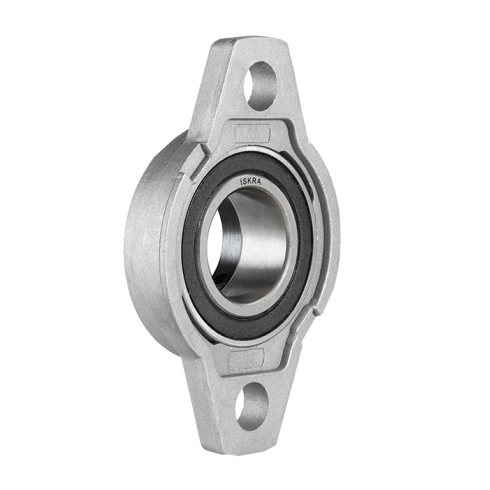

Подшипниковый узел ISKRA UFL003

Подшипниковый узел серии UFL003 бренда ISKRA - это готовый к монтажу фланцевый опорный модуль, предназначенный для фиксации и поддержки вращающихся валов диаметром 17 мм в узлах общепромышленного оборудования и конвейерных линиях. Конструкция включает в себя самоустанавливающийся подшипник U003, помещенный в компактный двухболтовый корпус FL003.

Техническое ядро изделия определяется показателями допустимых нагрузок: динамической 5700 Н и статической 3087 Н, что ограничивает применение узла средненагруженными механизмами. Сферическая поверхность наружного кольца подшипника позволяет компенсировать умеренную несоосность и перекосы вала, возникающие при монтаже или в процессе эксплуатации. Материалы и исполнение соответствуют стандартной сетке серии UFL для работы в типовом температурном диапазоне при условии соблюдения чистоты среды и отсутствия агрессивных химических воздействий.

• Маркировка по ISO: UFL003
• Внутренний диаметр под вал: 17 мм
• Динамическая нагрузка: 5700 Н
• Статическая нагрузка: 3087 Н
• Межосевое расстояние отверстий (e): 56 мм
• Тип корпуса: FL003 (фланцевый)
• Крепежный винт: М6
• Вес: 0.129 кг

Монтаж осуществляется на плоскость при помощи двух болтов М6 с соблюдением межосевого расстояния 56 мм. Габаритная ширина узла составляет 71 мм при общей ширине z 22,5 мм. Фиксация на валу производится через внутреннее кольцо подшипниковой вставки, что обеспечивает стабильную работу при осевых и радиальных нагрузках в пределах паспортных значений. При сборке рекомендуется проверять соосность опор для исключения избыточного напряжения в корпусе и продления ресурса тел качения.
