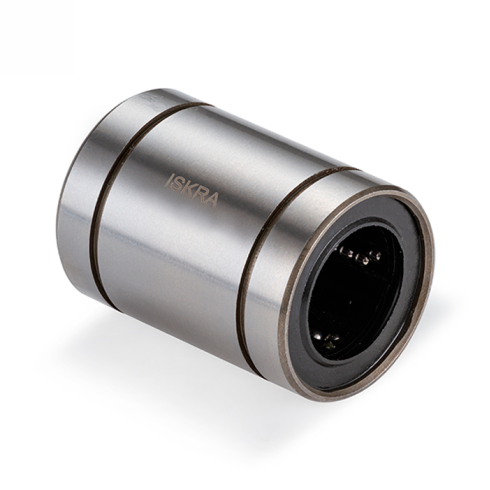

Линейный подшипник ISKRA LME50-UU

Линейный подшипник серии LME бренда ISKRA - это опорно-направляющий узел стандартной конструкции для точного продольного перемещения по цилиндрическим валам без опоры.

Механизм обеспечивает плавное движение за счет 6 контуров рециркуляции шариков, что минимизирует трение и позволяет воспринимать значительные усилия. Ограничителем при расчете кинематики выступают динамическая грузоподъемность 3820 Н и статическая 7940 Н, определяющие допустимые режимы разгона и торможения каретки. Точность позиционирования поддерживается на заданном уровне благодаря эксцентричности 17 μм.

Для стабильной работы направляющего узла требуется применение смазки, тип которой подбирается исходя из температурного режима и степени загрязненности рабочей зоны. Индекс UU в маркировке указывает на наличие двухсторонних контактных уплотнений, которые защищают дорожки качения от попадания стружки и мелкодисперсного абразива, что критично для сохранения ресурса подшипника.

• Внутренний диаметр dr: 50 мм
• Наружный диаметр D: 75 мм
• Длина L: 100 мм
• Динамическая нагрузка C: 3820 Н
• Статическая нагрузка C0: 7940 Н
• Количество рециркуляций: 6
• Тип вала: Без опоры

Монтаж подшипника в корпус посадочного места осуществляется по наружному диаметру 75 мм с соблюдением допусков, исключающих радиальное зажатие и деформацию внешнего кольца. Узел массой 1,25 кг фиксируется стопорными кольцами или прижимными крышками, опираясь на типовые присоединительные размеры линейки LME.
