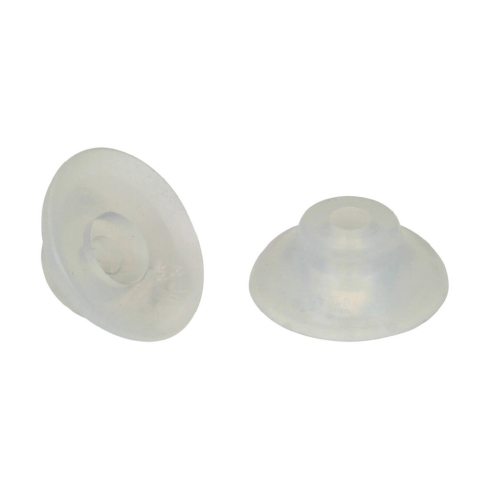

Плоская вакуумная присоска Schmalz PFG 30 SI-55 N007

Плоская вакуумная присоска Schmalz серии PFG 30 SI-55 N007 - это круглый захватный компонент для фиксации и перемещения плоских заготовок в автоматизированных вакуумных линиях. Конструкция с малым внутренним объемом 1,56 см³ обеспечивает высокую динамику захвата и отпускания детали, что позволяет интегрировать компонент в высокопроизводительные системы. Оптимальное исполнение рабочей кромки допускает работу как с гладкими, так и со слегка шероховатыми поверхностями.

Захват изготовлен из эластичного силикона (SI) твердостью 55 по Шору, который характеризуется высокой термической стабильностью и отсутствием следов на материале заготовки. Материал химически инертен и пригоден для работы с деликатными поверхностями, что востребовано в электронной и упаковочной промышленности. Присоска развивает всасывающую силу 34 Н при уровне разрежения -600 мбар. Свойства материала позволяют компенсировать ход захвата (Z) до 2 мм и удерживать объекты с минимальным радиусом кривизны 40 мм.

• Всасывающая сила (-600 мбар): 34 Н
• Материал: Силикон (SI)
• Твердость по Шору: 55
• Диаметр (ds): Ø28,8 мм
• Внутренний объем: 1,56 см³
• Минимальный радиус заготовки: 40 мм
• Серия ниппелей: N 007

Для интеграции в вакуумную магистраль используется стандартная серия ниппелей N 007. Механическое соединение обеспечивает герметичную посадку и надежную фиксацию захвата даже при высоких ускорениях манипулятора. Малая масса изделия (3 г) снижает инерционную нагрузку на исполнительные механизмы, способствуя продлению их ресурса. При монтаже рекомендуется исключать механические повреждения рабочей кромки для сохранения номинальных характеристик грузоподъемности.
