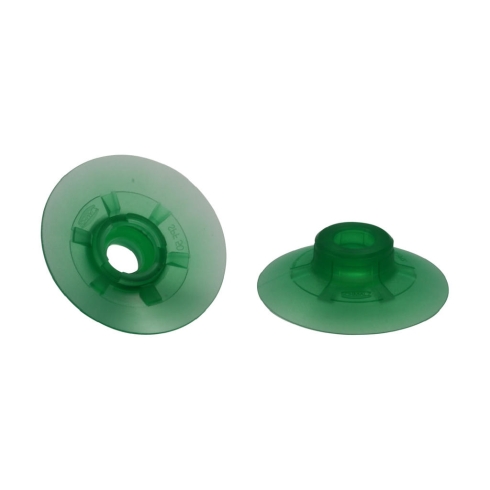

Плоская вакуумная присоска Schmalz SPF 50 ED-65 SC050

Плоская вакуумная присоска SPF 50 ED-65 SC050 Schmalz - это износостойкий захватный компонент для динамического перемещения картонной и плотной упаковки в скоростных упаковочных линиях. Конструктивное исполнение серии SPF ориентировано на задачи с высокими горизонтальными ускорениями, что подтверждается значительной поперечной силой 44 Н, предотвращающей проскальзывание удерживаемого объекта при резких остановках манипулятора.

Эксплуатационная надежность изделия базируется на применении материала Elastodur (ED) с твердостью 65 по Шору, который специально разработан для работы с абразивными поверхностями и обладает высокой устойчивостью к износу. Малый внутренний объем 7,96 см³ способствует быстрому созданию вакуума, сокращая время рабочего цикла. При стандартном разрежении -600 мбар присоска развивает всасывающую силу 74,2 Н, а критическое усилие отрыва составляет 87,4 Н, что гарантирует стабильное удержание груза даже при потере части герметичности на пористых участках упаковки.

• Всасывающая сила (-600 мбар): 74,2 Н
• Материал: ED (Эластодур)
• Твердость по Шору: 65
• Сила отрыва: 87,4 Н
• Минимальный радиус заготовки: 70 мм
• Максимальный диаметр Dmax(S): 53,9 мм
• Серия ниппелей: SC 050

Для интеграции в вакуумную систему используется соединение под ниппели серии SC 050, при этом рекомендуемый внутренний диаметр подводящего шланга составляет 6 мм для минимизации пневматических потерь. Геометрия присоски с ходом захвата 3,5 мм позволяет эффективно взаимодействовать с деталями, имеющими минимальный радиус кривизны 70 мм. Малый вес 5,7 г снижает общую массу захватного устройства, что критично для производительности высокоскоростных роботов-паллетайзеров.
