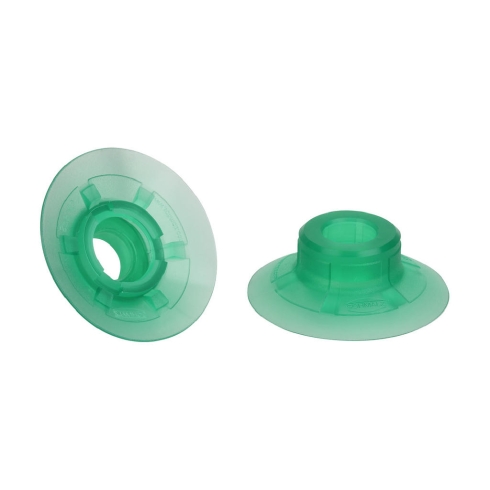

Плоская вакуумная присоска Schmalz SPF 40 ED-65 SC050

Плоская вакуумная присоска серии SPF Schmalz - это специализированный захватный элемент из износостойкого эластомера для динамичного перемещения картонной и плотной упаковки в автоматизированных системах. За счёт плоской формы и круглого профиля модель SPF 40 ED-65 SC050 обеспечивает высокую точность манипуляций при работе с ровными поверхностями, сводя к минимуму деформацию объекта при захвате.

Материал Elastodur (ED) с твёрдостью 65 по Шору характеризуется исключительной стойкостью к износу и раздиру, что позволяет эксплуатировать присоску в интенсивном многосменном режиме на высокоскоростных линиях. Конструкция рассчитана на значительную силу отрыва 62,5 Н и выдерживает поперечную силу до 25 Н, что критично для предотвращения смещения груза при резких ускорениях манипулятора. Малый внутренний объём 5,09 см³ способствует быстрому достижению рабочего уровня вакуума, существенно сокращая время цикла захвата и сброса.

• Сила отрыва: 62,5 Н
• Поперечная сила: 25 Н
• Материал: Эластодур (ED)
• Твёрдость по Шору: 65
• Внутренний объём: 5,09 см³
• Ход присоски (Z): 2,5 мм
• Минимальный радиус заготовки: 70 мм

Монтаж изделия выполняется с использованием ниппелей серии SC 050, обеспечивающих герметичное и надёжное соединение с вакуумной магистралью. При проектировании пневмосистемы рекомендуется использовать шланги с внутренним диаметром 6 мм для поддержания оптимального расхода воздуха и исключения задержек в работе. Предусмотренный ход демпфирования 2,5 мм эффективно компенсирует незначительные погрешности в позиционировании захвата относительно плоскости заготовки и гасит ударные нагрузки при контакте.
