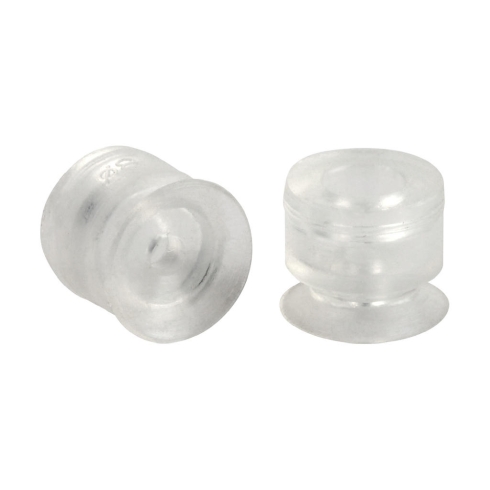

Плоская вакуумная присоска Schmalz PFG 8 SI-55 N004

Плоская вакуумная присоска Schmalz серии PFG 8 SI-55 N004 - это сменный исполнительный элемент вакуумных систем, предназначенный для захвата и перемещения плоских деталей с гладкими или слегка шероховатыми поверхностями.

Круглая форма и малая высота профиля обеспечивают высокую стабильность при захвате и точность позиционирования в высокодинамичных процессах. Конструкция характеризуется минимальным внутренним объемом 0,16 см³, что позволяет сократить время создания вакуума и повысить производительность цикла. При стандартном рабочем разрежении -600 мбар присоска развивает всасывающую силу 2,3 Н, достаточную для надежного удержания малогабаритных заготовок. Малый вес изделия (0,2 г) снижает инерционную нагрузку на исполнительные механизмы и манипуляторы.

Изделие выполнено из силикона (SI) с твердостью 55 по Шору, что гарантирует высокую эластичность и плотность прилегания к поверхности. Силикон обладает отличной термической стойкостью и химической инертностью, не оставляет следов на чувствительных поверхностях деталей, что критично для электронных компонентов и оптических элементов. Геометрия рабочей части позволяет эффективно работать с заготовками, имеющими минимальный радиус кривизны 10 мм, а собственный ход присоски 1,3 мм компенсирует незначительные отклонения по высоте при подводе захвата.

• Материал: Силикон (SI)
• Твердость по Шору: 55
• Всасывающая сила (-600 мбар): 2,3 Н
• Внутренний объем: 0,16 см³
• Минимальный радиус заготовки: 10 мм
• Рабочий ход (Z): 1,3 мм
• Серия ниппелей: N 004
• Вес: 0,2 г

Для интеграции в вакуумную линию используются ниппели серии N 004, обеспечивающие жесткую фиксацию и герметичность соединения. Монтажные размеры включают посадочный диаметр 4 мм и наружный диаметр корпуса 8 мм (максимальный диаметр при сжатии достигает 9 мм). При установке следует учитывать общую высоту изделия 7 мм и рекомендации по чистоте рабочей среды для предотвращения засорения вакуумных каналов.
