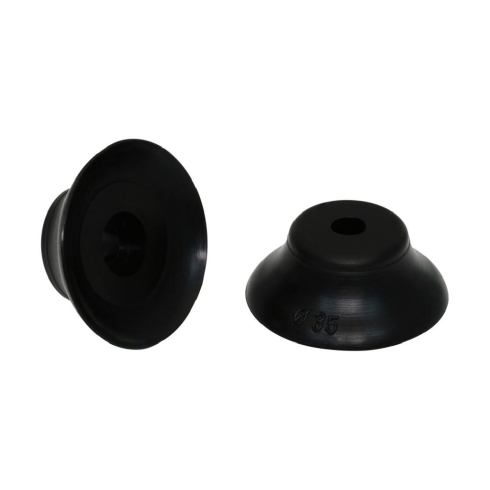

Плоская вакуумная присоска Schmalz PFG 35 NBR-55 N007

Плоская вакуумная присоска PFG Schmalz - это исполнительный захватный элемент для манипуляций с плоскими заготовками с гладкой или слегка шероховатой поверхностью в автоматизированных вакуумных системах.

Круглая плоская форма присоски в сочетании с материалом NBR (нитрильный каучук) оптимизирована для работы с деталями, требующими высокой точности позиционирования и минимального объёма захватываемого воздуха. Благодаря малому внутреннему объёму 2,81 см³ и ходу всасывания (Z) 3 мм, компонент обеспечивает быстрый цикл захвата и сброса, что критично для высокопроизводительных линий. Всасывающая сила 44 Н при разряжении -600 мбар позволяет надежно удерживать заготовки с учетом необходимого коэффициента безопасности.

• Форма: Круглая плоская
• Материал: NBR (Бутадиен-нитрильный каучук)
• Всасывающая сила (-600 мбар): 44 Н
• Диаметр всасывания (ds): Ø35 мм
• Внутренний объем: 2,81 см³
• Ход всасывания (Z): 3 мм
• Серия ниппелей: N 007
• Минимальный радиус заготовки: 50 мм

Материал NBR твердостью 55 по Шору обладает выраженной стойкостью к воздействию масел и смазочных материалов, что делает присоску пригодной для манипуляций с металлическими листами или деталями после механической обработки. Геометрические параметры изделия определяют зону контакта, а ограничение по минимальному радиусу заготовки 50 мм исключает потерю герметичности на изогнутых поверхностях. Низкий собственный вес 5,8 г снижает инерционные нагрузки на механизмы роботов и манипуляторов.

Для интеграции в систему используется ниппельное соединение серии N 007, обеспечивающее жесткую посадку эластичного элемента. При сборке рекомендуется соблюдать чистоту опорной кромки для предотвращения утечек вакуума. Совместимость с компонентами Schmalz в рамках серии PFG гарантирует точность прилегания и стабильность усилия отрыва. Износостойкость нитрильного каучука обеспечивает длительный эксплуатационный ресурс при соблюдении регламентов фильтрации вакуумной магистрали.
