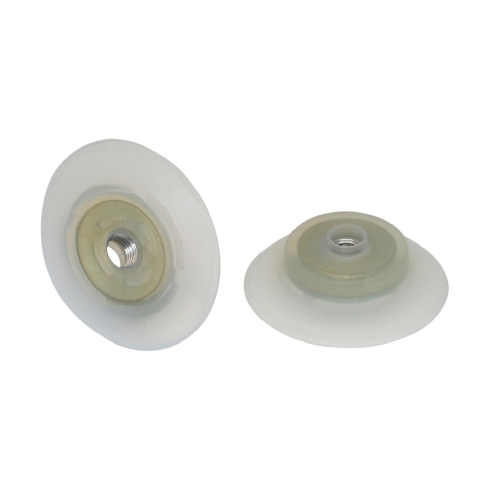

Плоская вакуумная присоска Schmalz PFG 60 SI-55 N009 M10x1.25-IG

Плоская вакуумная присоска Schmalz серии PFG - это исполнительный компонент для вакуумных систем захвата, предназначенный для манипулирования плоскими заготовками в условиях высокоскоростных циклов перемещения. За счет минимального внутреннего объема 11,85 см³ достигается быстрое создание рабочего уровня разрежения и высокая точность позиционирования детали, что делает модель эффективной для автоматизированных линий с коротким тактом работы.

Основой изделия является силикон (SI) с твердостью 55 единиц по Шору. Материал характеризуется высокой термической стабильностью и химической инертностью, что позволяет эксплуатировать захват в различных промышленных условиях. Геометрия присоски и плоский профиль адаптированы для надежной фиксации гладких и слегка шероховатых поверхностей, при этом жесткость конструкции присоски серии PFG минимизирует эффект втягивания материала заготовки в полость захвата под действием вакуума.

• Всасывающая сила (-600 мбар): 125 Н
• Материал: Силикон (SI)
• Диаметр присоски (ds): Ø60 мм
• Присоединительная резьба: M10×1.25-IG
• Твердость по Шору: 55 Shore A
• Максимальный ход (Z): 4,7 мм
• Внутренний объем: 11,85 см³
• Минимальный радиус заготовки: 100 мм

Присоединение к вакуумной линии производится через встроенный ниппель серии N 009 с внутренней резьбой M10×1.25. Низкая собственная масса изделия 23,4 г снижает инерционность системы, а расчетный ход 4,7 мм позволяет компенсировать незначительные погрешности в высоте позиционирования манипулятора. При проектировании узла захвата следует учитывать ограничение по минимальному радиусу кривизны заготовки 100 мм для обеспечения герметичности контура.
