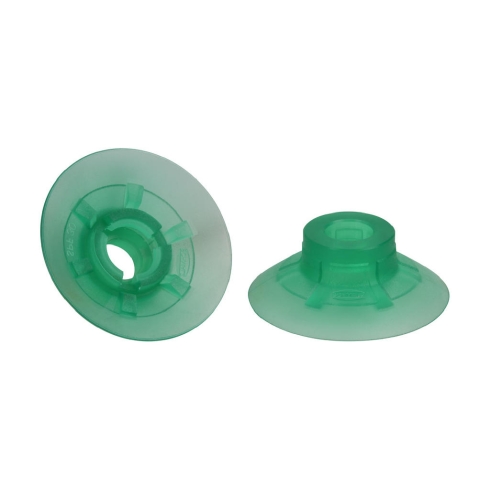

Плоская вакуумная присоска Schmalz SPF 30 ED-65 SC040

Плоская вакуумная присоска Schmalz серии SPF - это круглый исполнительный элемент из высокопрочного эластомера ED для скоростных операций захвата и перемещения плотной картонной упаковки.

Изделие спроектировано для эксплуатации в высокодинамичных линиях упаковки и паллетирования. Малый собственный объем присоски (2,53 см³) способствует быстрому достижению рабочего вакуума, а плоский профиль с ходом 2,5 мм гарантирует высокую точность позиционирования объекта. Конструкция серии SPF позволяет эффективно работать с жесткими поверхностями при минимальном радиусе заготовки 35 мм.

Материал Эластодур (ED) обладает твердостью 65 по Шору, что обеспечивает повышенную износостойкость при контакте с абразивным картоном и длительный эксплуатационный ресурс. При номинальном уровне вакуума -600 мбар удерживающая сила составляет 29,5 Н. Высокая поперечная сила 22,5 Н предотвращает смещение груза при резких боковых ускорениях манипулятора.

• Материал: ED (Эластодур)
• Всасывающая сила (-600 мбар): 29,5 Н
• Поперечная сила: 22,5 Н
• Твердость по Шору: 65
• Внутренний объем: 2,53 см³
• Максимальный диаметр захвата: 33,6 мм
• Ход (Z): 2,5 мм

Установка производится с использованием ниппелей типоразмера SC 040, что обеспечивает жесткую фиксацию и герметичность интерфейса. Для достижения паспортных характеристик цикла рекомендуется применять вакуумные магистрали с внутренним диаметром 6 мм. Малый вес компонента (2,3 г) минимизирует общую массу захватного устройства, снижая нагрузку на приводы робота.
