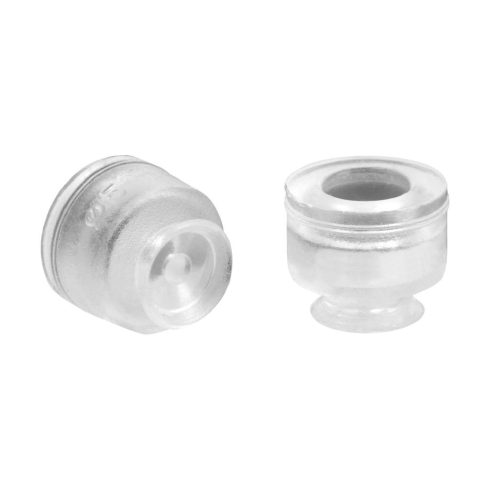

Плоская вакуумная присоска Schmalz PFG 5 SI-55 N004

Плоская вакуумная присоска PFG 5 SI-55 N004 Schmalz - это исполнительный захватный компонент для манипуляций с гладкими или слегка шероховатыми деталями в системах промышленной робототехники и автоматизации.

Основным конструктивным ограничителем изделия является материал исполнения - силикон (SI) с твердостью 55 по Шору. Данный эластомер обеспечивает высокую адаптивность к микрорельефу поверхности и сохраняет эластичность в широком температурном диапазоне. Круглая плоская форма присоски с номинальным диаметром 4 мм и малым рабочим ходом 0,9 мм гарантирует жесткое удержание объекта без деформации, что критично при перемещении тонких листовых материалов или полупроводниковых компонентов. Минимальный радиус заготовки составляет 7,5 мм, что необходимо учитывать при проектировании захватов для криволинейных поверхностей.

Технические характеристики позволяют достигать всасывающей силы 0,75 Н при рабочем разрежении -600 мбар. Минимальный собственный объем изделия (0,09 см³) способствует сокращению времени эвакуации воздуха, увеличивая общую производительность вакуумной системы. Силикон обладает отличной химической инертностью и стойкостью к озону, однако требует отсутствия в рабочей среде абразивной пыли, способной привести к преждевременному износу уплотнительной кромки.

• Форма: Круглая; Плоская
• Материал: Силикон (SI)
• Всасывающая сила (-600 мбар): 0,75 Н
• Диаметр присасывания: Ø4 мм
• Твердость по Шору: 55
• Собственный объем: 0,09 см³
• Рабочий ход (Z): 0,9 мм
• Совместимая серия ниппелей: N 004

Монтаж присоски осуществляется на стандартные ниппели серии N 004. Геометрические параметры присоединительного места (d1 - 6 мм) и общая высота 6,5 мм обеспечивают компактность сборки. Сверхмалый вес изделия (0,2 г) сводит к минимуму инерционные нагрузки на приводы манипулятора, позволяя работать на высоких скоростях перемещения. При установке рекомендуется контролировать соосность ниппеля и захватываемой детали для исключения утечек вакуума.
