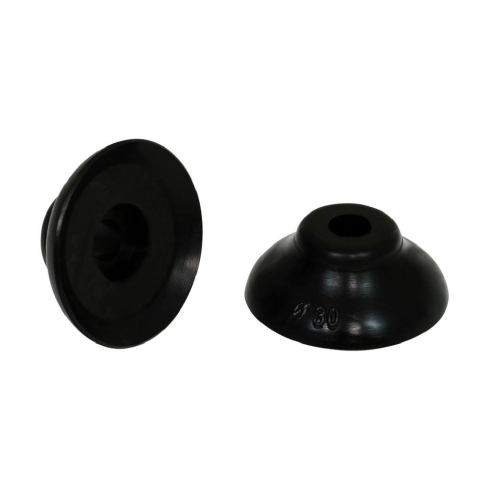

Плоская вакуумная присоска Schmalz PFG 30 NBR-55 N007

Плоская вакуумная присоска серии PFG 30 NBR-55 N007 Schmalz - это вакуумный захватный элемент для перемещения заготовок с гладкими или слегка шероховатыми поверхностями в системах промышленной автоматизации.

Конструкция круглой плоской формы с малым внутренним объемом (1,56 см³) обеспечивает минимальное время вакуумирования и быстрый рабочий цикл. Изделие генерирует всасывающую силу 34 Н при разрежении -600 мбар и стабильно фиксирует объекты с минимальным радиусом кривизны 40 мм. Малый рабочий ход присоски (2 мм) требует точного позиционирования манипулятора относительно плоскости захвата заготовки.

Материал рабочей части - бутадиен-нитрильный каучук (NBR) с твердостью 55 по Шору. Данный эластомер обладает высокой износостойкостью и базовой химической устойчивостью к минеральным маслам, смазочным жидкостям и алифатическим углеводородам, что востребовано на механообрабатывающих и сборочных производствах. Эксплуатация допускается при условии отсутствия сред с высокой концентрацией озона и длительного воздействия прямого ультрафиолета.

Для интеграции в вакуумную магистраль применяется присоединительный ниппель серии N 007. Фиксация осуществляется за счет эластичности самого эластомера, обеспечивающей герметичность посадки без дополнительных уплотнительных колец. Компактный типоразмер и вес в 3,3 г минимизируют инерционную нагрузку на высокоскоростных дельта-роботах и пневматических осях.

• Типоразмер: 30
• Форма: круглая плоская
• Материал: NBR (твердость 55 по Шору)
• Всасывающая сила (-600 мбар): 34 Н
• Минимальный радиус заготовки: 40 мм
• Наружный диаметр Dmax(S): 31,5 мм
• Рабочий ход (Z): 2 мм
• Серия совместимого ниппеля: N 007
