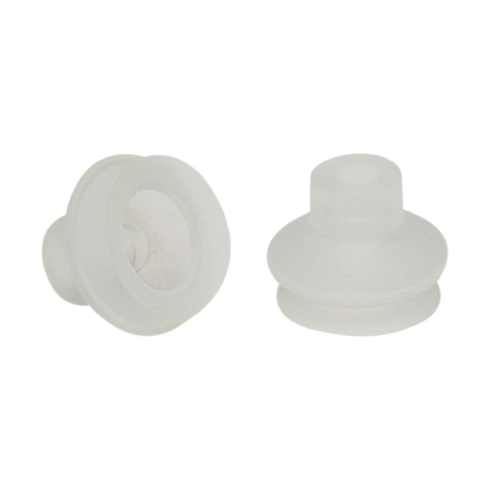

Вакуумная присоска Schmalz FGA 20 SI-55 N016

Вакуумная присоска Schmalz серии FGA 20 SI-55 - это сильфонный захватный элемент из силикона (SI) для бережного перемещения неровных или хрупких заготовок в автоматизированных вакуумных системах. Конструкция с 1.5 складками обеспечивает демпфирующий эффект при контакте с деталью и позволяет компенсировать перепады высот до 5 мм в пределах одного цикла захвата. Сильфонная форма в сочетании с мягкой кромкой оптимизирована для работы с объектами, имеющими криволинейную поверхность, при этом минимальный радиус изгиба заготовки должен составлять не менее 30 мм.

Выбор силикона (SI) в качестве материала чаши определяет высокую термическую стойкость и химическую инертность, что типично для продукции бренда. Материал сохраняет эластичность в широком температурном диапазоне, обеспечивая плотное прилегание при номинальной всасывающей силе 4,7 Н (при разрежении -600 мбар). Силикон устойчив к озону и погодным воздействиям, однако эксплуатация требует контроля отсутствия абразивных загрязнений в зоне контакта для предотвращения преждевременного износа тонкой уплотнительной кромки.

• Тип присоски: сильфонная (1.5 складки)
• Материал: силикон (SI)
• Всасывающая сила (-600 мбар): 4,7 Н
• Рабочий ход (Z): 5 мм
• Максимальный диаметр (Dmax): 21 мм
• Минимальный радиус заготовки: 30 мм
• Вес: 1,5 г

Присоска устанавливается на соединительные ниппели Schmalz; внутренний диаметр d2 составляет 11 мм, что гарантирует герметичность узла при плотной посадке на держатель. Минимальный собственный вес 1,5 г снижает инерционность захватного устройства, что критично для высокопроизводительных упаковочных линий. При проектировании групповых захватов необходимо учитывать габаритный диаметр в сжатом состоянии Dmax(S) 21 мм для исключения механических столкновений элементов.
