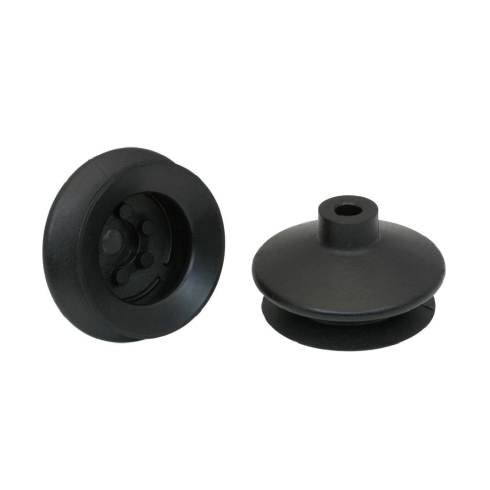

Вакуумная присоска Schmalz FGA 53 NBR-55 N018

Вакуумная присоска Schmalz серии FGA - это сильфонный захватный элемент круглой формы для манипуляций с деталями, имеющими неровные поверхности или сложную геометрию в условиях промышленной автоматизации.

Конструктивное исполнение с 1,5 складками обеспечивает рабочий ход 15 мм, что позволяет эффективно компенсировать перепады высот и гарантирует мягкое соприкосновение с поверхностью заготовки. Изделие выполнено из бутадиен-нитрильного каучука (NBR) твердостью 55 Shore A, который характеризуется высокой маслостойкостью и износостойкостью в типовом индустриальном цикле. При номинальном уровне вакуума -600 мбар всасывающая сила составляет 51,3 Н, что при эффективном диаметре 50 мм позволяет надежно удерживать детали весом в пределах расчетных характеристик вакуумной системы.

• Тип присоски: сильфонная (1,5 складки)
• Всасывающая сила (-600 мбар): 51,3 Н
• Материал: NBR (бутадиен-нитрильный каучук)
• Рабочий ход (Z): 15 мм
• Эффективный диаметр (ds): 50 мм
• Максимальный диаметр (Dmax): 60 мм
• Минимальный радиус заготовки: 75 мм
• Вес: 18,3 г

Корпус присоски имеет общую высоту 34 мм и внутренний диаметр D-8 мм для установки на соответствующий соединительный ниппель. Эластичность материала NBR обеспечивает плотную герметизацию даже на текстурированных поверхностях, при этом минимально допустимый радиус заготовки составляет 75 мм для исключения потери вакуума. Малая масса изделия (18,3 г) способствует снижению динамических нагрузок на исполнительные механизмы роботов и манипуляторов при высокоскоростном перемещении.
