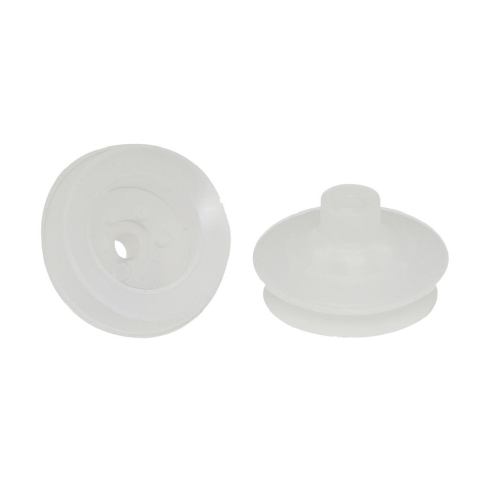

Вакуумная присоска Schmalz FGA 53 SI-55 N018

Вакуумная присоска Schmalz серии FGA - это сильфонный захватный элемент для работы с неровными и искривленными поверхностями заготовок в составе вакуумных систем промышленной автоматизации. Конструкция с 1,5 складками обеспечивает оптимальную адаптацию к деталям сложной формы и эффективную компенсацию перепадов высот в диапазоне рабочего хода 15 мм.

Использование силикона (SI) со степенью твердости 55 Shore A в качестве основного материала обуславливает высокую эластичность и химическую инертность изделия. Материал химически нейтрален, не оставляет отпечатков на чувствительных поверхностях и сохраняет физико-механические свойства в широком температурном диапазоне. Присоска развивает всасывающую силу 51,3 Н при номинальном разрежении -600 мбар, что позволяет надежно удерживать объекты с минимальным радиусом кривизны 75 мм. Низкая собственная масса 18,8 г минимизирует инерционные нагрузки на приводы роботов при высокодинамичных операциях перемещения.

• Тип изделия: сильфонная (1,5 складки)
• Всасывающая сила (-600 мбар): 51,3 Н
• Материал: SI (Силикон)
• Ход (Z): 15 мм
• Минимальный радиус заготовки: 75 мм
• Вес: 18,8 г
• Внешний диаметр (d1): 58,6 мм
• Высота (H): 34 мм

Установка присоски на захватные головки или манипуляторы производится через стандартные соединительные элементы; типоразмер 53 соответствует размерной сетке серии FGA. Круглая форма сильфона в сочетании с гибкой кромкой (диаметром ds 50 мм) гарантирует герметичность контура даже при наличии шероховатостей на поверхности детали. При сборке вакуумного узла следует учитывать максимальный диаметр присоски при сжатии (Dmax(S) 60 мм) для предотвращения столкновений с элементами оснастки в ограниченном пространстве.
