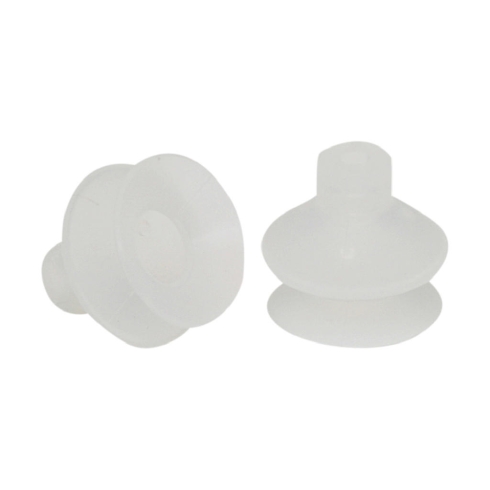

Вакуумная присоска Schmalz FGA 22 SI-55 N016

Вакуумная присоска Schmalz серии FGA - это сильфонный захватный элемент круглой формы для перемещения деталей с неровными, рельефными или наклонными поверхностями. Конструкция с 1,5 складками обеспечивает рабочий ход 6 мм, что позволяет компенсировать разницу высот заготовок в группе и обеспечивать мягкий контакт с объектом. При разрежении -600 мбар номинальное усилие всасывания составляет 5,7 Н, что делает модель эффективной для работы с малогабаритными грузами в автоматизированных линиях.

Изделие изготовлено из силикона (SI), характеризующегося высокой термической стабильностью и эластичностью. Материал инертен к большинству сред и пригоден для использования в условиях, требующих отсутствия отпечатков на поверхности захватываемого изделия. Сильфонная форма гарантирует адаптацию к сложной геометрии заготовки, при этом минимальный радиус кривизны 25 мм ограничивает применение на сильно изогнутых элементах. Вес присоски составляет всего 2 г, что снижает общую массу захвата и инерционные нагрузки на привод.

• Тип: Сильфонная (1,5 складки)
• Материал: Силикон (SI)
• Всасывающая сила (-600 мбар): 5,7 Н
• Рабочий ход (Z): 6 мм
• Высота (H): 19 мм
• Диаметр зоны всасывания (ds): Ø21,5 мм
• Минимальный радиус заготовки: 25 мм
• Вес: 2 г

Присоединение N016 соответствует стандартному интерфейсу серии для фиксации на ниппелях Schmalz. В процессе монтажа не требуется специализированный инструмент; герметичность соединения обеспечивается геометрией посадочного места. Компактная высота 19 мм позволяет интегрировать присоску в системы с ограниченным рабочим пространством.
