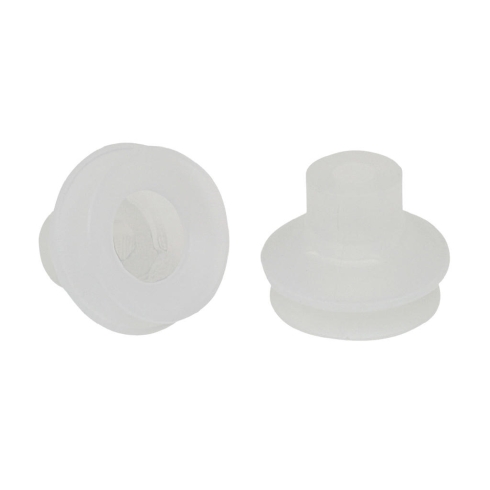

Вакуумная присоска Schmalz FGA 33 SI-55 N018

Сильфонная вакуумная присоска FGA 33 Schmalz - это захватный элемент для манипулирования заготовками с неровными поверхностями в системах вакуумной транспортировки.

Круглая форма и конструкция с 1,5 складками обеспечивают компенсацию разницы по высоте при захвате деталей, а также механическое демпфирование при касании. Рабочий ход гофра (размер Z) составляет 9 мм, что позволяет надежно фиксировать объекты сложной геометрии. При этом минимальный радиус кривизны заготовки ограничен значением 40 мм, а развиваемое удерживающее усилие при уровне разрежения -600 мбар достигает 13,6 Н.

Рабочая часть выполнена из силикона (SI), который сохраняет высокую эластичность в широком температурном диапазоне и хорошо адаптируется к шероховатым структурам. Материал является химически инертным для большинства стандартных промышленных сред, однако требует проверки совместимости при постоянном контакте с агрессивными растворителями или концентрированными маслами. Конструкция рассчитана на интенсивные циклические нагрузки при сохранении первоначальной геометрии.

• Всасывающая сила (-600 мбар): 13,6 Н
• Количество складок: 1,5
• Минимальный радиус заготовки: 40 мм
• Рабочий ход (Z): 9 мм
• Материал: SI (Силикон)
• Диаметр в сжатом состоянии Dmax(S): 38 мм
• Вес: 6,8 г

Монтаж на вакуумную магистраль осуществляется с помощью соединительного ниппеля, подбираемого под внутренние посадочные размеры изделия (D 8 мм, d2 17 мм). При проектировании захватных траверс необходимо учитывать габарит присоски в сжатом состоянии (38 мм), чтобы исключить механическую интерференцию соседних элементов друг с другом в многопозиционных матрицах.
