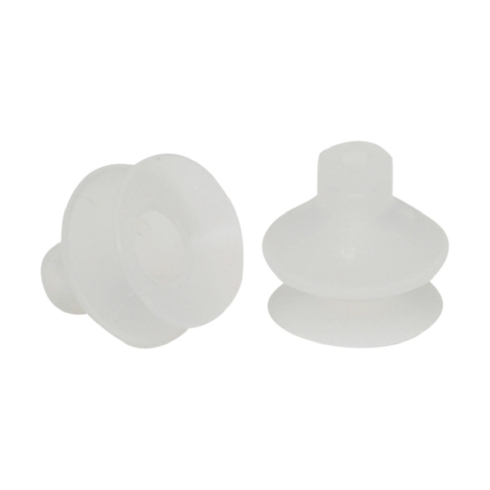

Вакуумная присоска Schmalz FGA 25 SI-55 N016

Вакуумная присоска FGA Schmalz - это сильфонный захватный компонент для прецизионного перемещения заготовок с неровными поверхностями в составе вакуумных систем промышленной автоматики.

Конструкция с 1,5 складками и рабочим ходом (Z) 9 мм обеспечивает оптимальную адаптацию к деталям сложной геометрии, компенсируя перепады высоты и погрешности позиционирования. Малый номинальный диаметр присоски (25 мм) в сочетании с всасывающей силой 5,3 Н при разрежении -600 мбар позволяет надежно фиксировать детали легкой и средней весовой категории. Геометрия изделия с максимальным внешним диаметром Dmax(S) 26,5 мм требует учета монтажного пространства при групповой компоновке захватных узлов.

• Тип: сильфонная (1,5 складки)
• Материал: силикон (SI)
• Всасывающая сила (-600 мбар): 5,3 Н
• Рабочий ход (Z): 9 мм
• Минимальный радиус заготовки: 20 мм
• Диаметр (d1): 25 мм
• Вес: 2,8 г

Материал SI (силикон) твердостью 55 Shore A характеризуется высокой эластичностью и химической инертностью, что исключает появление отпечатков на поверхности захватываемого объекта и сохраняет эксплуатационные свойства в широком температурном диапазоне. Минимальный радиус заготовки 20 мм является ограничивающим параметром для работы с цилиндрическими или сферическими деталями малого сечения во избежание разгерметизации контура. Присоединение осуществляется через ниппель (типоразмер N016); конструкция предполагает установку в держатели без осевых перекосов для сохранения ресурса сильфона.
