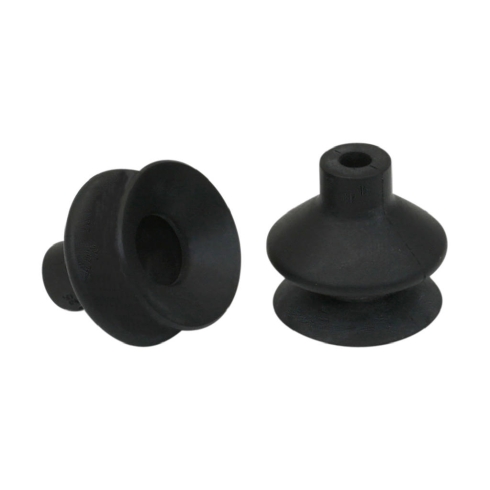

Вакуумная присоска Schmalz FGA 25 NBR-55 N016

Вакуумная присоска FGA 25 NBR-55 N016 Schmalz - это сильфонный захватный элемент для перемещения деталей с неровными или наклонными поверхностями в системах промышленной вакуумной автоматизации.

Конструкция с 1,5 складками обеспечивает оптимальную адаптацию к сложной геометрии заготовки и компенсирует разницу уровней до 9 мм за счет рабочего хода сильфона. Это позволяет работать с хрупкими объектами без риска их механического повреждения при контакте. Тонкая и эластичная уплотнительная кромка гарантирует высокую герметичность захвата заготовок с минимальным радиусом кривизны 20 мм. Всасывающая сила при уровне вакуума -600 мбар составляет 5,3 Н, что делает модель эффективной для манипуляций с деталями малого и среднего веса.

Изделие выполнено из износостойкого нитрильного каучука (NBR) с твердостью 55 по Шору А. Данный материал характеризуется высокой стойкостью к воздействию промышленных масел, что критично при работе с металлическими листами или пластиковыми деталями после мехобработки и формовки. Материал сохраняет свои прочностные характеристики и эластичность в течение длительного ресурса циклов, обеспечивая стабильность вакуумного захвата в различных производственных условиях.

• Тип присоски: сильфонная (1,5 складки)
• Материал: NBR (нитрильный каучук)
• Диаметр всасывания: Ø25 мм
• Всасывающая сила (-600 мбар): 5,3 Н
• Рабочий ход (Z): 9 мм
• Минимальный радиус заготовки: 20 мм
• Габаритная высота: 23 мм
• Вес изделия: 2,7 г

Монтаж присоски осуществляется на опорный ниппель или держатель типоразмера N016; малый собственный вес снижает общую инерцию системы и позволяет достигать высоких скоростей перемещения. При проектировании многоприсосочных захватов необходимо учитывать габаритный диаметр при максимальном сжатии Dmax(S), который составляет 26,5 мм. Полная совместимость с компонентами серии FGA Schmalz упрощает интеграцию в существующие линии и сокращает время на плановое техническое обслуживание.
