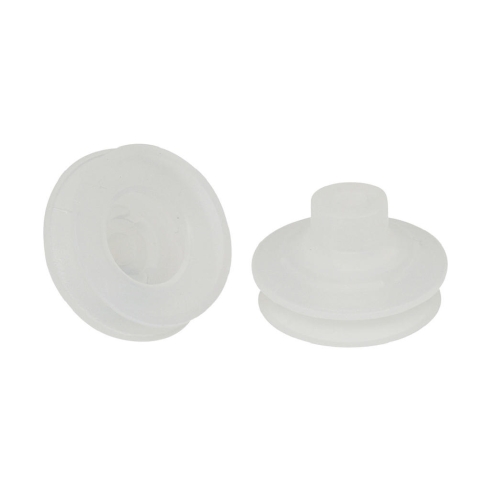

Вакуумная присоска Schmalz FGA 43 SI-55 N018

Круглая сильфонная вакуумная присоска Schmalz серии FGA типоразмера 43 - это исполнительный элемент вакуумных систем для манипулирования деталями с неровными поверхностями.

Конструкция с 1,5 гофрами обеспечивает оптимальную адаптацию к рельефу заготовки и компенсирует разницу высот при захвате. При рабочем разрежении -600 мбар присоска развивает всасывающую силу 22,8 Н, что позволяет надежно фиксировать объекты с минимальным радиусом кривизны 60 мм. Внутренний ход сильфона (Z) составляет 10 мм - этот параметр является определяющим при расчете кинематики опускания привода и демпфирования удара.

Рабочая часть массой 11,1 г выполнена из силикона (SI), что гарантирует высокую эластичность уплотняющей кромки и стабильную работу в характерном для данного эластомера температурном диапазоне. Мягкость материала предотвращает повреждение деликатных грузов, однако при эксплуатации необходимо исключить контакт с агрессивными химическими растворителями, вызывающими набухание силикона.

• Тип конструкции: сильфонная (1,5 гофра)
• Материал: SI (силикон)
• Всасывающая сила при -600 мбар: 22,8 Н
• Максимальный ход (Z): 10 мм
• Минимальный радиус заготовки: 60 мм
• Диаметр уплотнительной кромки (ds): 38 мм
• Диаметр в сжатом состоянии (Dmax): 47,5 мм

Монтаж на несущую конструкцию осуществляется с помощью присоединительного ниппеля, устанавливаемого во внутренние посадочные отверстия (D: 8 мм, DK: 18 мм). При проектировании многопозиционного захвата или коллекторной плиты важно закладывать в шаг установки максимальный наружный диаметр присоски в сжатом состоянии (47,5 мм), чтобы исключить взаимное механическое трение соседних элементов в процессе вакуумирования.
