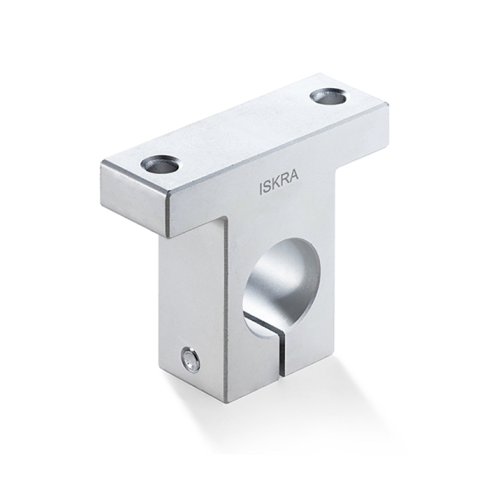

Опора ISKRA SK40

Опора вала серии SK40-ISKRA бренда ISKRA - это концевой держатель прецизионного направляющего вала Ø40 мм для фиксации направляющих в узлах линейного перемещения станочного оборудования. Конструкция изделия обеспечивает жёсткую установку вала параллельно монтажной плоскости, предотвращая его осевое и радиальное смещение в процессе эксплуатации.

Изделие ориентировано на работу в составе систем прецизионного позиционирования, где критична соосность валов и стабильность траектории хода каретки. Материал исполнения характеризуется высокой жёсткостью при малом весе узла (всего 0,42 кг), что позволяет снизить общую массу подвижных порталов без потери точности. Опора устойчива к типовым цеховым условиям, однако сохранение паспортных зазоров требует контроля отсутствия абразивных загрязнений в зоне посадочного отверстия.

• Диаметр вала: Ø40 мм
• Высота (H): 96 мм
• Ширина (W): 114 мм
• Длина (L): 36 мм
• Ширина основания (P): 60 мм
• Установочный винт: M10
• Вес: 0,42 кг

Монтаж производится на подготовленную поверхность через два крепёжных отверстия в основании, а окончательная фиксация вала внутри опоры осуществляется с помощью установочного винта M10. При сборке системы линейного перемещения рекомендуется выверять параллельность парных направляющих для исключения повышенного сопротивления качению и износа линейных подшипников. Габаритные размеры 96×114×36 мм соответствуют стандартам серии SK для прецизионных валов указанного типоразмера.
