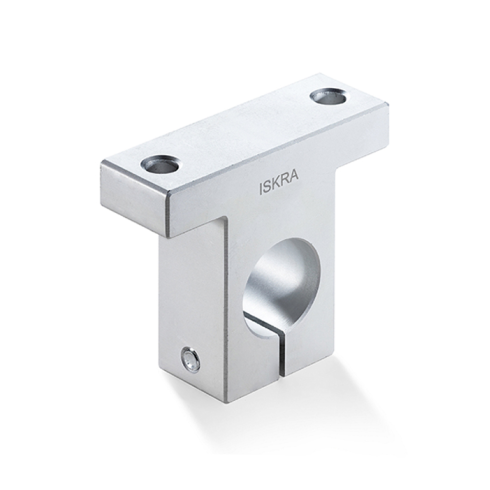

Опора ISKRA SK30

Опора прецизионных валов серии SK бренда ISKRA - это монтажный элемент для жесткой фиксации направляющих Ø30 мм в системах линейного перемещения.

Узел предназначен для концевой установки цилиндрических валов на станине промышленного оборудования. Деталь обеспечивает точное пространственное позиционирование оси и предотвращает смещения или вибрации под воздействием рабочих нагрузок от линейных подшипников. Габариты корпуса 84×32 мм при высоте 70 мм задают необходимую жесткость и несущую способность опоры. Эксплуатационные характеристики определяются материалом изготовления, который соответствует стандартной спецификации серии, и предполагают работу в типовых цеховых условиях.

• Диаметр вала: Ø30 мм
• Серия: SK
• Установочный винт: M8
• Высота H: 70 мм
• Ширина W: 84 мм
• Межцентровое расстояние P: 44 мм
• Вес: 0,18 кг

Монтаж на подготовленную плоскость осуществляется через крепежные отверстия с базовым расстоянием 44 мм. Жесткий обжим направляющей внутри посадочного диаметра производится затяжкой установочного винта M8. При финальной сборке кинематики критически важна выверка параллельности парных валов для исключения перекосов и преждевременного износа кареток.
