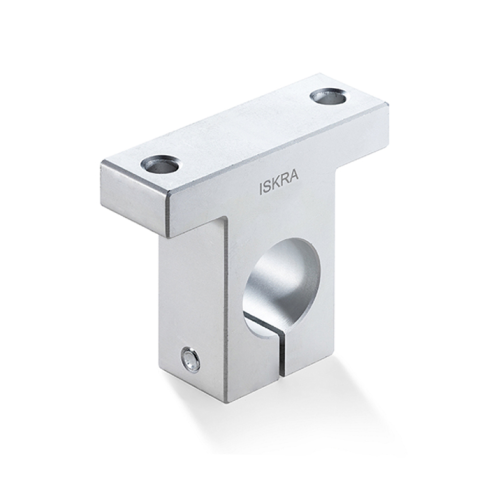

Опора ISKRA SK12

Опора вала SK12 ISKRA - это фиксирующий элемент серии SK для концевого крепления цилиндрических прецизионных направляющих в системах линейного перемещения. Изделие предназначено для жесткой установки вала параллельно монтажной плоскости, обеспечивая стабильную базу для перемещения кареток в узлах промышленной автоматики, станкостроении и робототехнике.

Компактное исполнение с габаритами 42×37,5 мм и весом 0,03 кг позволяет использовать узел в легких портальных системах и точном приборостроении. Корпус из алюминиевого сплава обеспечивает необходимую жесткость при сохранении малого веса, что минимизирует инерцию подвижных частей оборудования и гарантирует коррозионную стойкость в воздушной среде при нормальных температурах.

• Диаметр вала: Ø12 мм
• Серия: SK
• Ширина корпуса (W): 42 мм
• Высота (H): 37,5 мм
• Установочный винт: M5
• Вес: 0,03 кг

Монтаж осуществляется на плоскость через сквозные отверстия, а фиксация вала внутри посадочного гнезда Ø12 мм реализуется за счет затяжки встроенного винта M5. При сборке важна соосность опорных узлов: значительные отклонения приводят к изгибу направляющей и заклиниванию линейных подшипников, поэтому рекомендуется проводить предварительную выверку перед окончательной фиксацией.
