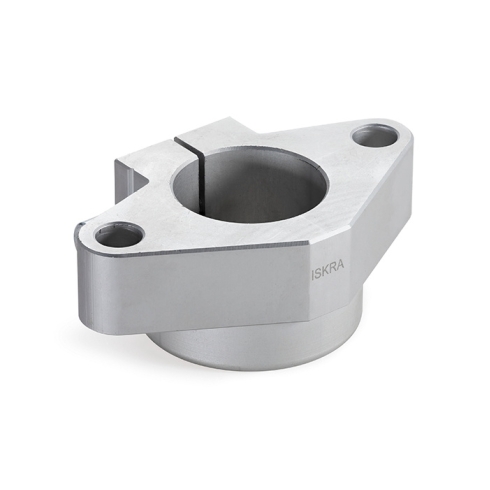

Опора ISKRA SHF40

Опора вала SHF40 ISKRA - это концевой поддерживающий элемент серии SHF для фиксации прецизионных валов Ø40 мм в узлах линейного перемещения станочного оборудования и средств автоматизации.

Компонент предназначен для жесткого закрепления направляющих валов перпендикулярно монтажной плоскости. Конструкция серии SHF обеспечивает надежную фиксацию вала за счет зажимного механизма, что исключает осевое смещение и вибрации в процессе работы линейного модуля. Фланцевое исполнение позволяет использовать опору в пространственно ограниченных зонах, обеспечивая компактность сборки и стабильность геометрических параметров системы при статических и динамических нагрузках.

Опора рассчитана на эксплуатацию в условиях нормальных температурных режимов промышленного цеха. Материал корпуса обладает достаточной коррозионной стойкостью и жесткостью для поддержания точности системы. Для сохранения ресурса сопряженных линейных подшипников рекомендуется использовать опору в паре с валами соответствующего квалитета допуска, избегая ударных воздействий на узел фиксации, которые могут привести к деформации посадочного места.

• Диаметр вала: Ø40 мм
• Ширина W: 102 мм
• Длина L: 40 мм
• Размер G: 56 мм
• Установочный винт: M10
• Вес: 0,266 кг

Монтаж вала осуществляется в центральное отверстие и фиксируется установочным винтом M10, входящим в конструкцию. Крепление самой опоры к станине производится через два технологических отверстия; при сборке критично соблюдение соосности всех опорных точек вала для предотвращения повышенного трения или подклинивания каретки. Масса изделия 0,266 кг позволяет применять его в подвижных узлах с умеренными требованиями к динамике перемещения.
