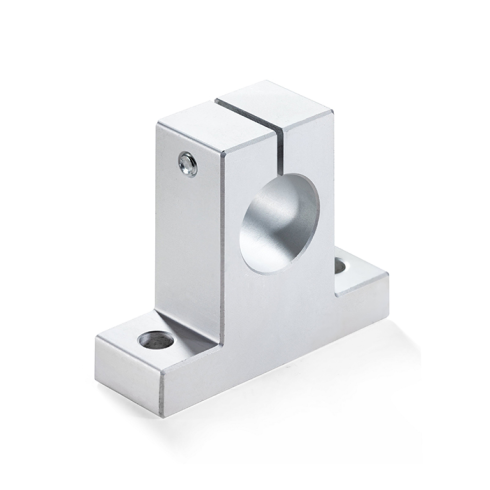

Опора ISKRA SK20

Опора прецизионного вала SK20-ISKRA - это концевой монтажный элемент серии SK для фиксации направляющих круглого сечения Ø20 мм в узлах линейных перемещений станочного и упаковочного оборудования.

Изделие предназначено для жесткого закрепления вала параллельно установочной поверхности в системах, где требуется точное позиционирование. Конструктивное исполнение позволяет минимизировать радиальные и осевые отклонения направляющей. Компактная ширина W=60 мм и малый вес 0,07 кг делают опору подходящей для применения в многоосевых портальных системах и легких автоматизированных линиях, не создавая избыточной нагрузки на несущую раму.

Технические характеристики соответствуют стандартам серии SK для прецизионных валов. Материал корпуса обладает достаточной прочностью для удержания вала при рабочих нагрузках в типовых цеховых условиях. При эксплуатации не требуется специального обслуживания, кроме контроля момента затяжки фиксирующего элемента при воздействии вибраций.

• Диаметр вала: Ø20 мм
• Высота H: 51 мм
• Ширина W: 60 мм
• Длина L: 20 мм
• Ширина P: 30 мм
• Установочный винт: M6
• Вес: 0,07 кг

Фиксация вала внутри опоры осуществляется с помощью установочного винта M6, который зажимает направляющую, предотвращая ее проворачивание. При монтаже необходимо обеспечить чистоту сопрягаемых поверхностей вала и внутреннего отверстия Ø20 мм для исключения люфтов. Высота до оси вала H=51 мм является определяющим параметром для соблюдения соосности при использовании пары опор на одной линии перемещения.
