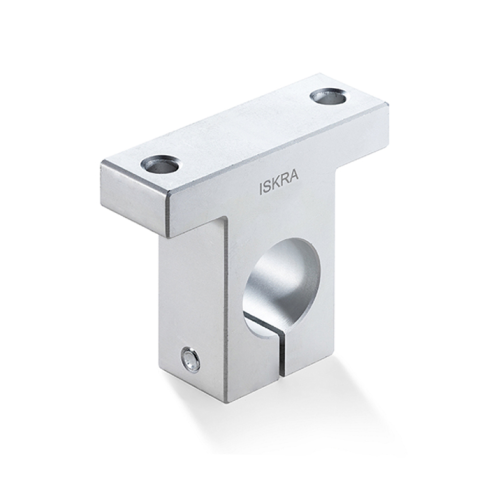

Опора ISKRA SK25

Опора прецизионного вала серии SK25 бренда ISKRA - это фиксирующий элемент систем линейного перемещения для концевого крепления направляющих круглого сечения Ø25 мм.

Компонент служит для жесткой фиксации валов в составе координатных столов, станков с ЧПУ и манипуляторов. Конструкция серии SK обеспечивает соосность направляющей относительно станины и исключает прогиб или осевое смещение вала под нагрузкой. Литой алюминиевый корпус весом 0,13 кг сохраняет необходимую жесткость узла при минимальной нагрузке на несущую конструкцию оборудования.

Материал устойчив к атмосферной коррозии в нормальных условиях; специальной подготовки среды не требуется. Фиксация вала в посадочном гнезде производится встроенным установочным винтом M6, обеспечивающим плотный зажим без повреждения прецизионной поверхности направляющей. Эксплуатационный ресурс изделия определяется механической стабильностью резьбового соединения при монтажных операциях.

• Диаметр вала: Ø25 мм
• Высота H: 60 мм
• Ширина W: 70 мм
• Ширина P: 38 мм
• Длина L: 28 мм
• Установочный винт: M6
• Вес: 0,13 кг

Монтаж выполняется через сквозные отверстия в основании на ровную подготовленную плоскость. При установке в многоосевых системах критически важна соосность опорных узлов для предотвращения заклинивания кареток и избыточного износа подшипников. Конструкция предполагает использование стандартного крепежа и не требует специализированного инструмента для сборки.
