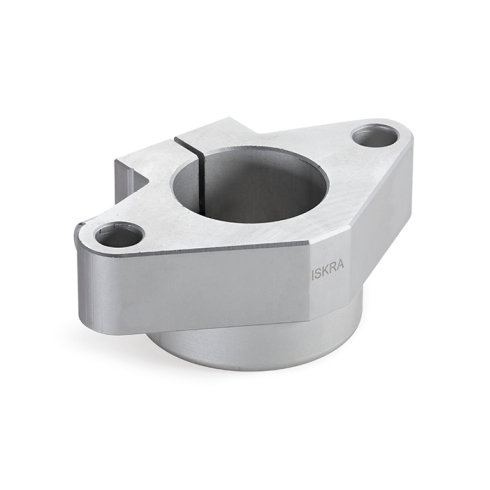

Опора ISKRA SHF25

Опора ISKRA серии SHF25 - это фиксирующий узел для прецизионных валов Ø25 мм в системах линейного перемещения станочного оборудования. Изделие предназначено для обеспечения жесткой связи вала с несущей конструкцией, предотвращая его осевое и радиальное смещение при работе исполнительных механизмов.

Конструкция опоры рассчитана на эксплуатацию в условиях стандартных промышленных нагрузок и температурных режимов. Компактный корпус с габаритами 70×25 мм позволяет интегрировать узел в ограниченные пространства при сохранении требуемой жесткости фиксации. Отсутствие прямого контакта вала с посадочным отверстием по всей длине снижает риск заклинивания при температурных расширениях, если это предусмотрено конструкцией системы.

• Диаметр вала: Ø25 мм
• Ширина W: 70 мм
• Длина L: 25 мм
• Размер G: 40 мм
• Установочный винт: M5
• Вес: 0,083 кг

Монтаж осуществляется на плоскую поверхность через два крепежных отверстия, межосевое расстояние которых соответствует стандартной сетке серии SHF. Для надежной фиксации вала используется встроенный установочный винт M5, который зажимает шток в посадочном гнезде. При установке рекомендуется соблюдать соосность опор на концах вала для исключения внутренних напряжений и ускоренного износа линейных подшипников качения.
