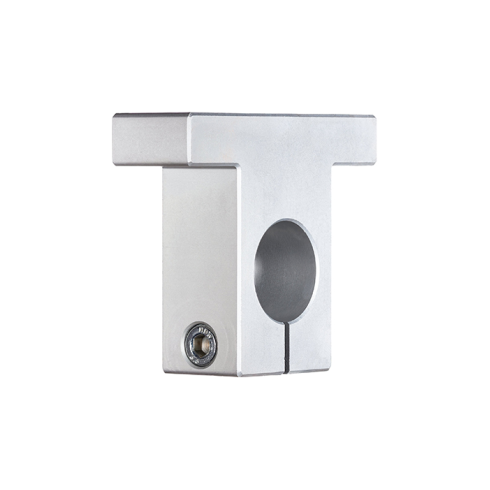

Опора ISKRA SK10

Опора прецизионного вала серии SK бренда ISKRA - это фиксирующий элемент систем линейного перемещения для жесткого крепления направляющих диаметром 10 мм к монтажной плоскости.

Конструкция предназначена для фиксации концевых участков вала в узлах, где требуется строго параллельное расположение направляющей относительно базовой поверхности. Технические параметры опоры определяют положение оси вала на высоте 32,8 мм, что необходимо учитывать при расчете зазоров подвижных кареток. Компактное исполнение с шириной профиля 14 мм позволяет устанавливать деталь в ограниченных пространствах без потери жесткости соединения.

• Диаметр вала: Ø10 мм
• Высота до оси (H): 32,8 мм
• Габаритная ширина (W): 42 мм
• Ширина (L): 14 мм
• Установочный винт: M5
• Вес: 0,024 кг

Фиксация направляющей в посадочном гнезде производится с помощью встроенного винта M5, обеспечивающего стопорение без деформации прецизионной поверхности. Монтажные отверстия в основании совместимы со стандартным крепежом, что упрощает интеграцию в станочные профили и плиты. При сборке многоопорных систем важно обеспечить соосность для предотвращения заклинивания линейных втулок.
