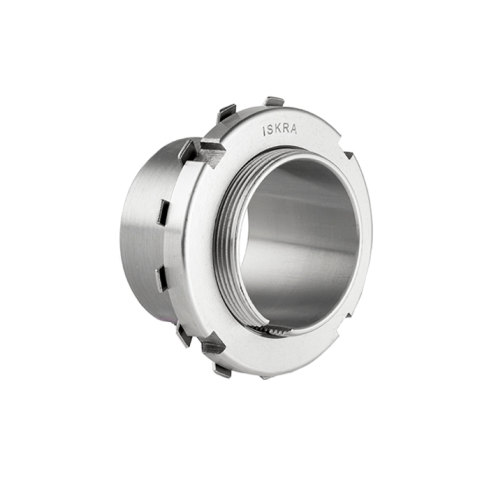

Втулка ISKRA H308

Закрепительная втулка серии H308 бренда ISKRA - это разборный монтажный элемент для фиксации подшипников с коническим отверстием на цилиндрических валах в узлах промышленного оборудования. Изделие позволяет устанавливать подшипники на гладкие валы без использования плечиков, обеспечивая точное осевое позиционирование и надежный зажим за счет конусности 1:12.

Корпус втулки изготовлен из конструкционной стали, обладающей высокой механической прочностью и устойчивостью к деформациям при затяжке. Конструкция рассчитана на эксплуатацию в условиях стандартных температурных режимов подшипниковых узлов, а геометрическая точность исполнения минимизирует биение вала. Плотный контакт сопрягаемых поверхностей достигается при осевом перемещении подшипника по втулке, что компенсирует производственные допуски вала.

• Внутренний диаметр: 40 мм
• Наружный диаметр гайки: 58 мм
• Ширина: 36 мм
• Стопорная гайка: KM8
• Стопорное кольцо: MB8
• Вес изделия: 0,193 кг

Монтаж осуществляется с применением стопорной гайки KM8 и многолапчатой шайбы MB8, которая фиксирует гайку в пазах втулки, исключая самопроизвольное ослабление соединения от вибрации. При сборке необходимо контролировать радиальный зазор в подшипнике, чтобы избежать перенатяга. Типоразмер соответствует стандартам серии H308, что гарантирует полную совместимость с самоустанавливающимися шариковыми и сферическими роликовыми подшипниками аналогичного габарита.
