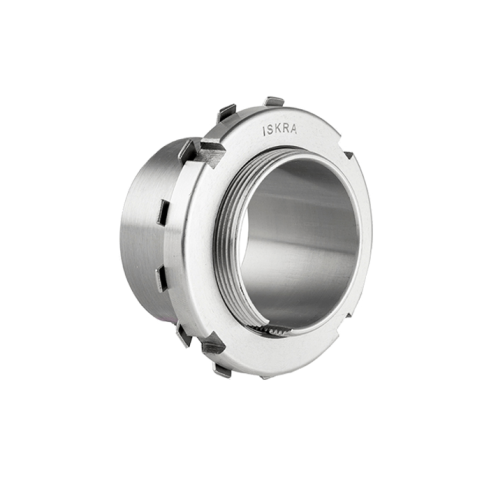

Втулка ISKRA H312

Закрепительная втулка H312 ISKRA - это разрезной монтажный элемент для фиксации подшипников с коническим отверстием на гладких или ступенчатых цилиндрических валах промышленного оборудования.

Конструкция узла обеспечивает надежную осевую фиксацию и передачу радиальных усилий в условиях динамических нагрузок. Втулка позволяет закрепить подшипник на валу без предварительной прецизионной обработки посадочного места, компенсируя возможные допуски диаметра. Использование конструкционной стали гарантирует стойкость к механическим деформациям и сохранение геометрии конуса в течение всего срока эксплуатации подшипникового узла.

• Внутренний диаметр d: 65 мм
• Наружный диаметр D1: 85 мм
• Ширина B1: 50 мм
• Стопорная гайка: KM12
• Стопорное кольцо: MB12
• Гидравлическая шайба: HMV12 E
• Вес: 0,465 кг

Монтаж осуществляется путем напрессовки подшипника на коническую поверхность втулки с помощью стопорной гайки KM12. Для предотвращения самопроизвольного отвинчивания под воздействием вибрации используется стопорное кольцо MB12, лапки которого загибаются в шлицы гайки. Совместимость с гидравлической шайбой HMV12 E значительно облегчает процесс установки и демонтажа, позволяя точно контролировать величину радиального зазора подшипника и исключая повреждение сопрягаемых поверхностей.
