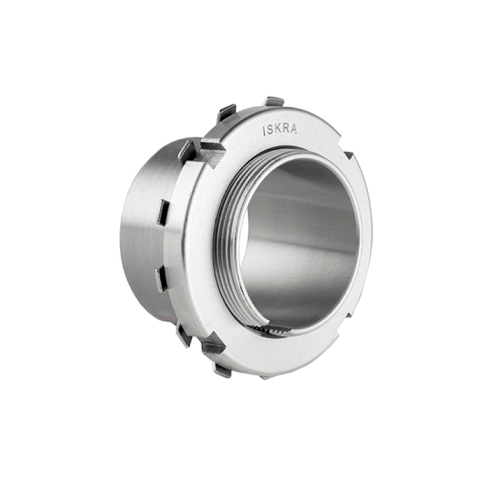

Втулка ISKRA H309

Закрепительная втулка H309 ISKRA - это монтажный компонент для фиксации подшипников качения с коническим отверстием на гладких и ступенчатых валах посадочным диаметром 45 мм.

Элемент воспринимает статичные радиальные и осевые нагрузки, обеспечивая жесткое центрирование подшипникового узла без необходимости прецизионной механической обработки посадочного места. Эксплуатационный ресурс, устойчивость к средам и температурный диапазон узла в сборе зависят от характеристик монтируемого подшипника и применяемой пластичной смазки, поскольку втулка выступает исключительно пассивным крепежным звеном.

Монтаж компонента в системе и фиксация на валу осуществляются за счет стопорной гайки KM9 и многолепесткового стопорного кольца MB9, которые предотвращают ослабление соединения под воздействием промышленных вибраций. При сборке требуется строго контролировать осевое смещение и усилие затяжки для предотвращения недопустимого уменьшения внутреннего радиального зазора подшипника.

• Внутренний диаметр d: 45 мм
• Наружный диаметр D1: 65 мм
• Ширина B1: 39 мм
• Стопорная гайка: KM9
• Стопорное кольцо: MB9
• Вес: 0,254 кг
