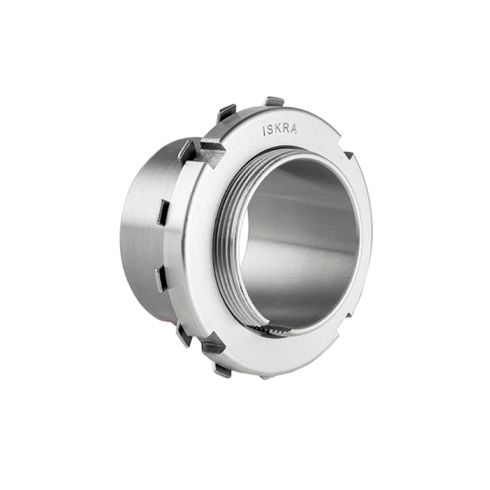

Втулка ISKRA H313

Закрепительная втулка H313 ISKRA - это разрезной монтажный элемент для фиксации подшипников с коническим отверстием на гладких или ступенчатых цилиндрических валах в узлах промышленного оборудования. Применение данной детали позволяет устанавливать подшипниковые узлы на валы без использования заплечиков, что упрощает проектирование и обслуживание передаточных механизмов.

Конструкция из высокопрочной стали обеспечивает надежную передачу осевых нагрузок и стабильность позиционирования. Разрезной профиль втулки позволяет регулировать внутренний радиальный зазор подшипника в процессе затяжки, что критично для обеспечения расчетного ресурса элементов качения. Материал изделия химически нейтрален к стандартным индустриальным смазкам и сохраняет прочностные характеристики в типовом для узлов качения температурном диапазоне.

• Внутренний диаметр d: 65 мм
• Наружный диаметр D1: 85 мм
• Ширина B1: 50 мм
• Стопорная гайка: KM13
• Стопорное кольцо: MB13
• Вес: 0,465 кг

Монтаж выполняется с использованием стопорной гайки KM13 и кольца MB13, которые обеспечивают надежную блокировку соединения и предотвращают самопроизвольное отвинчивание при вибрациях. Для контроля усилия осевого смещения и облегчения процесса запрессовки предусмотрена совместимость с гидравлической шайбой HMV13 E. При сборке необходимо соблюдать чистоту сопрягаемых поверхностей и следовать рекомендациям по моменту затяжки для исключения деформации внутреннего кольца подшипника.
