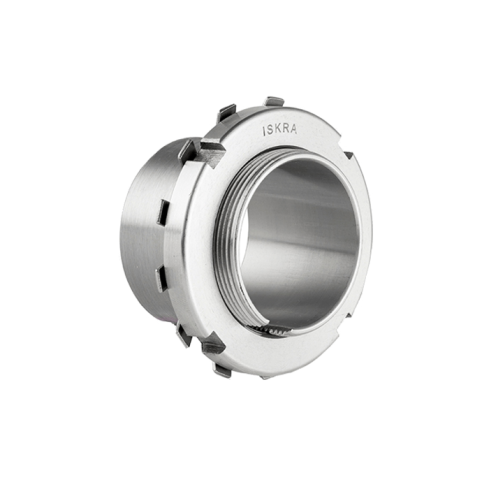

Втулка ISKRA H315

Закрепительная втулка серии H315-ISKRA бренда ISKRA - это вспомогательный монтажный элемент для фиксации подшипников с коническим отверстием на цилиндрических валах в узлах промышленного оборудования. Конструкция позволяет устанавливать подшипниковые узлы на гладкие валы без прецизионной обработки посадочных поверхностей, обеспечивая надежное радиальное зажатие и осевое позиционирование.

Узел предназначен для работы в условиях стандартных промышленных нагрузок и вибраций. Применение втулки позволяет регулировать внутренний радиальный зазор в подшипнике в процессе его напрессовки на конусную поверхность. Стальное исполнение корпуса устойчиво к механическим воздействиям и температурным деформациям. Для упрощения монтажа крупногабаритных серий предусмотрена совместимость с гидравлической шайбой HMV15 E.

• Внутренний диаметр d: Ø75 мм
• Наружный диаметр D1: 98 мм
• Ширина B1: 55 мм
• Стопорная гайка: KM15
• Стопорное кольцо: MB15
• Гидравлическая шайба: HMV15 E
• Вес: 0,864 кг

Фиксация узла на валу осуществляется при помощи стопорной гайки KM15, которая стопорится кольцом MB15 через специальный паз. При монтаже необходимо контролировать величину осевого смещения подшипника для достижения расчетного рабочего зазора. Типоразмер соответствует стандартам метрической серии, что гарантирует полную взаимозаменяемость с компонентами аналогичных размерных групп.
