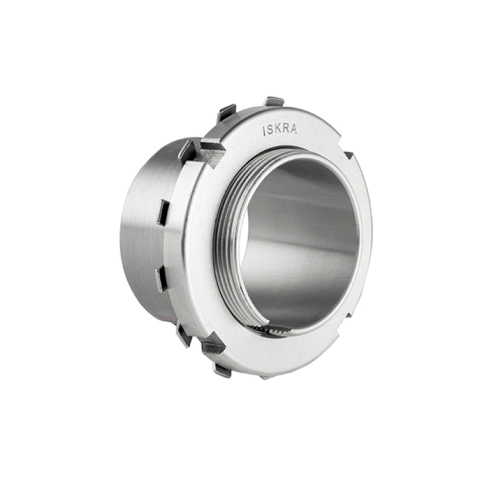

Втулка ISKRA H318

Закрепительная втулка H318 ISKRA - это монтажный элемент для фиксации подшипников с коническим отверстием на цилиндрических валах в составе разборных опор промышленного оборудования. Применение втулки позволяет монтировать подшипники на гладкие валы без прецизионной обработки посадочного места, обеспечивая надежную фиксацию за счет натяга при затяжке гайки.

Стальное исполнение и точность обработки сопрягаемых поверхностей гарантируют высокую несущую способность узла. Ширина 65 мм и вес 1,404 кг соответствуют стандартным размерным рядам серии H318. Втулка сохраняет стабильность посадки при значительных радиальных нагрузках и вибрациях, характерных для приводов технологических линий.

• Внутренний диаметр d: 90 мм
• Наружный диаметр D1: 120 мм
• Ширина B1: 65 мм
• Стопорная гайка: KM18
• Стопорное кольцо: MB18
• Гидравлическая шайба: HMV18 E

Монтаж осуществляется с помощью стопорной гайки KM18 и фиксирующего кольца MB18. Для упрощения процесса установки и обеспечения точного радиального зазора предусмотрена совместимость с гидравлической шайбой HMV18 E. При сборке требуется строгий контроль осевого перемещения подшипника по конусу втулки для предотвращения заклинивания тел качения.
