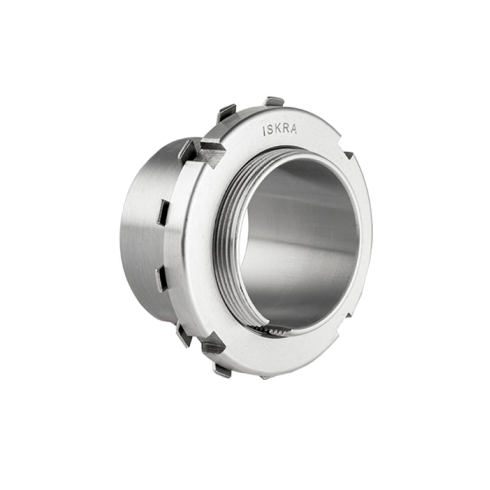

Втулка ISKRA H316

Втулка закрепительная серии H316 бренда ISKRA - это разборный монтажный узел для фиксации подшипников с коническим отверстием на гладких или ступенчатых цилиндрических валах в промышленном оборудовании. Конструкция обеспечивает жесткое осевое позиционирование и позволяет компенсировать допуски диаметра вала, исключая необходимость сложной механической обработки посадочного места под подшипник.

Изделие выполнено из конструкционной стали с высокой точностью геометрии конуса, что гарантирует равномерное распределение нагрузки и стабильность сопряжения при вибрационных воздействиях. Применение втулки упрощает процесс монтажа и демонтажа узлов, а также позволяет точно регулировать радиальный зазор в подшипнике в процессе его затяжки. Качество обработки поверхности рассчитано на длительный ресурс в условиях интенсивной эксплуатации.

• Внутренний диаметр d: 70 мм
• Наружный диаметр D1: 105 мм
• Ширина B1: 59 мм
• Стопорная гайка: KM16
• Стопорное кольцо: MB16
• Гидравлическая шайба: HMV16 E
• Вес: 1,064 кг

Для надежной фиксации втулки на валу и предотвращения самопроизвольного отвинчивания используются комплектная гайка KM16 и кольцо MB16. При установке узла рекомендуется применение гидравлической гайки HMV16 E для обеспечения контролируемого осевого смещения подшипника по конической поверхности. Соблюдение чистоты посадочных поверхностей и контроль соосности являются обязательными условиями для исключения перекосов и обеспечения расчетного срока службы тел качения.
