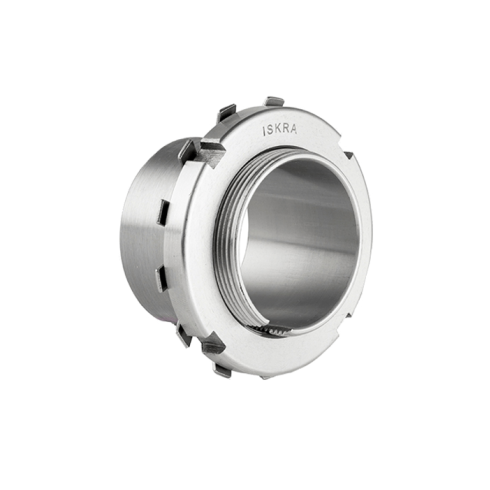

Втулка ISKRA H320

Закрепительная втулка серии H320-ISKRA бренда ISKRA - это разрезной монтажный элемент для фиксации подшипников с коническим отверстием 1:12 на гладких или ступенчатых цилиндрических валах без использования заплечиков. Изделие позволяет монтировать подшипниковые узлы на валах с допуском h9 или h10, обеспечивая надежную передачу крутящего момента за счет сил трения и компенсацию размерных допусков вала.

Стальной корпус втулки рассчитан на высокие радиальные нагрузки и стабильную работу в среде индустриальных масел и пластичных смазок. Ширина 76 мм обеспечивает равномерное распределение давления по посадочному месту, а материал исполнения сохраняет конструктивную жесткость и точность геометрии в широком диапазоне рабочих температур промышленного оборудования.

• Внутренний диаметр d: 100 мм
• Наружный диаметр D1: 130 мм
• Ширина B1: 76 мм
• Стопорная гайка: KM20
• Стопорное кольцо: MB20
• Гидравлическая шайба: HMV20 E
• Вес: 1,885 кг

Для затяжки и фиксации используется гайка KM20 со стопорным кольцом MB20; для облегчения монтажа в крупногабаритных узлах предусмотрено применение гидравлической шайбы HMV20 E. При сборке необходимо обеспечить чистоту сопрягаемых поверхностей и контролировать осевой натяг, так как избыточное усилие затяжки приводит к уменьшению радиального зазора подшипника.
