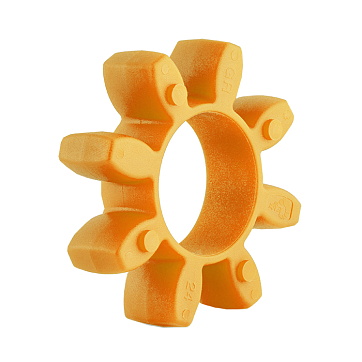

Упругий элемент ISKRA типа паук желтый EG48060

Упругий элемент ISKRA серии EG типоразмера 48060 - это полиуретановая демпфирующая вставка для кулачковых муфт, применяемая для передачи крутящего момента и гашения динамических нагрузок в валовых соединениях промышленного оборудования.

Изделие выполняет функцию эластичного звена, которое разделяет металлические полумуфты, исключая прямой контакт кулачков. Геометрия с 8 лучами обеспечивает равномерное распределение давления на рабочие поверхности и стабильность центровки. Материал - износостойкий полиуретан желтого цвета, сохраняющий эластичность при длительном циклическом нагружении и обладающий высокой химической стойкостью к воздействию минеральных масел, смазок и большинства технических растворителей.

• Материал: полиуретан
• Твердость по Шору (A): 92
• Крутящий момент TKN: 310 Нм
• Количество лучей: 8
• Макс. угловая несоосность: 1.1 °
• Максимальное число оборотов: 5600 об/мин
• Смещение по оси B: 2.1 мм

Эксплуатационные возможности компонента определяются твердостью 92 единицы по Шору (A), что соответствует среднему уровню жесткости. Элемент эффективно компенсирует угловую несоосность до 1.1 ° и осевое смещение до 2.1 мм, эффективно поглощая вибрации и ударные нагрузки. Конструкция рассчитана на номинальный крутящий момент 310 Нм и способна выдерживать пиковые нагрузки до 620 Нм. Динамическая балансировка допускает работу на скоростях до 5600 об/мин при линейной скорости до 30 м/с.

Установка производится в пазы кулачковых полумуфт без применения специального инструмента; при сборке необходимо обеспечить чистоту посадочных мест. Конструкция предполагает свободную посадку вставки с соблюдением рекомендованного осевого зазора, что предотвращает возникновение паразитных усилий на подшипники валов. Изделие весом 0.09 кг соответствует стандартной размерной сетке серии и предназначено для регулярного технического обслуживания соединительных узлов.
