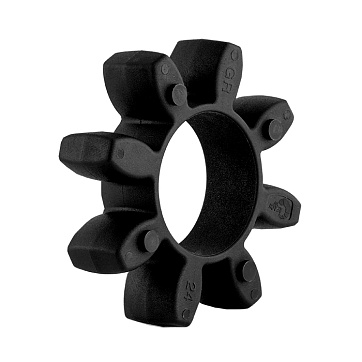

Упругий элемент ISKRA типа паук черный EN28038

Упругий элемент ISKRA типа паук серии EN28038 - это сменный демпфирующий компонент кулачковой муфты из износостойкого полиуретана, предназначенный для передачи крутящего момента и компенсации несоосностей валов в приводах промышленного оборудования.

Компонент разработан для установки между полумуфтами типоразмера 28038. Его основная задача - гашение крутильных колебаний и защита подшипниковых узлов от динамических перегрузок. Благодаря конструкции с 8 лучами и материалу с твердостью 94 по Шору (A), элемент обеспечивает баланс между жесткостью при кручении и способностью демпфировать ударные нагрузки при номинальном моменте 126 Нм. Полиуретан черного цвета характеризуется высокой стойкостью к истиранию, воздействию масел и большинства растворителей. Элемент сохраняет эластичность, что критично для стабильности угла кручения (номинально 3.2 °). Изделие рассчитано на работу с максимальной частотой вращения до 8500 об/мин, сохраняя целостность при пиковых нагрузках до 233 Нм.

• Типоразмер: 28038
• Материал: Полиуретан
• Твердость по Шору (A): 94
• Крутящий момент TKN Norm.: 126 Нм
• Максимальное число оборотов: 8500 об/мин
• Количество лучей: 8
• Макс. угловая несоосность γ: 0.9 °
• Вес: 0,025 кг

Монтаж производится путем вкладки упругой детали в пазы кулачковых полумуфт. Геометрия изделия допускает осевое смещение до 1.5 мм и угловую несоосность до 0.9 °, что упрощает центровку валов. При сборке рекомендуется проверять чистоту контактных поверхностей полумуфт для предотвращения преждевременного износа эластомера. Совместимость гарантирована для стандартных посадочных мест серии EN типоразмера 28038.
