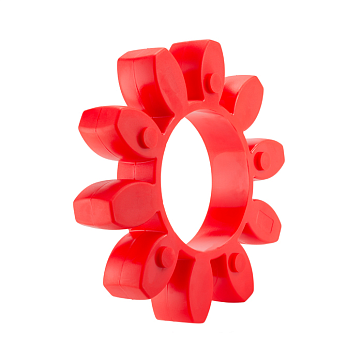

Упругий элемент ISKRA типа паук красный ER90100

Упругий элемент серии ER бренда ISKRA - это демпфирующая вставка кулачковой муфты для передачи крутящего момента до 3 600 Нм в узлах общепромышленного оборудования. Изделие предназначено для установки в соединительные муфты типоразмера 90100, обеспечивая беззазорную передачу вращения и гашение крутильных колебаний.

Изготовление из полиуретана с высокой твердостью 98 Shore A определяет эксплуатационные свойства компонента: повышенную нагрузочную способность и значительную торсионную жесткость. Материал обладает химической стойкостью к воздействию минеральных масел, жиров и неагрессивных технических сред. 10-лучевая геометрия красного «паука» рассчитана на работу при максимальной частоте вращения до 2 800 об/мин, сохраняя целостность при пиковых нагрузках до 7 200 Нм.

• Материал: Полиуретан
• Твердость по Шору (A): 98
• Номинальный крутящий момент TKN: 3 600 Нм
• Максимальный крутящий момент TK max: 7 200 Нм
• Количество лучей: 10
• Макс. угловая несоосность γ: 1.2 °
• Смещение по оси B: 3.4 мм
• Максимальное число оборотов: 2 800 об/мин

Установка элемента производится непосредственно в кулачки полумуфт; плотность посадки гарантирует работу без люфта. Конструкция компенсирует осевое смещение до 3.4 мм и угловую несоосность до 1.2 °, что снижает износ подшипниковых опор сопрягаемых валов. Благодаря высокой жесткости на кручение (312.2 кНм/рад при номинальном моменте), компонент рекомендован для приводов с высокими требованиями к точности позиционирования.
