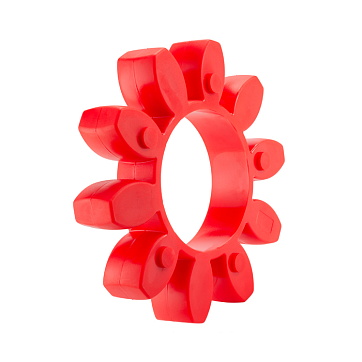

Упругий элемент ISKRA типа паук красный ER75090

Упругий элемент кулачковой муфты серии ER бренда ISKRA - это демпфирующая вставка звездообразного типа для передачи крутящего момента и компенсации смещений валов в механических приводах. Полиуретановая деталь типоразмера 75090 с 10 лучами выступает промежуточным звеном между полумуфтами, сглаживая крутильные колебания и ударные нагрузки в кинематической цепи. Номинальный передаваемый момент составляет 1920 Нм, а максимальный достигает 3840 Нм, что определяет применимость элемента в высоконагруженных узлах вращения.

Материал исполнения - полиуретан красного цвета с высокой твёрдостью 98 по Шору (A). Данный эластомер обеспечивает высокую износостойкость, сопротивление разрыву и сохранение упругих свойств при длительной циклической нагрузке. Максимальное число оборотов ограничено значением 3550 об/мин при линейной скорости 30 м/с. Деталь допускает компенсацию осевого смещения до 3 мм и угловой несоосности валов до 1.2 °, предотвращая преждевременный износ подшипниковых опор при технологических погрешностях центровки.

• Типоразмер: 75090
• Материал: Полиуретан
• Твердость по Шору (A): 98
• Крутящий момент TKN Norm.: 1 920 Нм
• Максимальное число оборотов: 3550 об/мин
• Макс. угловая несоосность: 1.2 °
• Смещение по оси B: 3 мм
• Количество лучей: 10

Монтаж элемента осуществляется путём установки между кулачками ответных полумуфт соответствующего габарита. Сопротивление кручению имеет нелинейную характеристику и возрастает от 72,58 кНм/рад при нагрузке 0.25 TKN до 197,5 кНм/рад при нагрузке 1.0 TKN, обеспечивая прогрессивное демпфирование. Конструкция предполагает регулярный визуальный контроль узла на предмет отсутствия трещин и критических деформаций упругой вставки.
