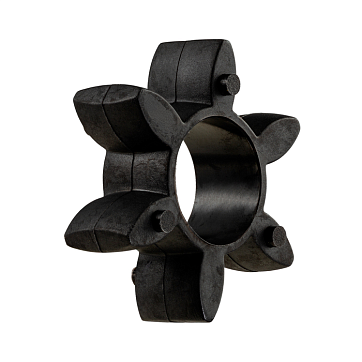

Упругий элемент ISKRA типа паук черный EN19024

Упругий элемент ISKRA серии EN19024-ISKRA - это сменный полиуретановый демпфер для кулачковых муфт, применяемый для передачи крутящего момента и компенсации пространственных отклонений валов в приводных механизмах.

Изделие типоразмера 19024 выступает в роли промежуточного звена между полумуфтами, поглощая ударные нагрузки и гася вибрации. Шестилучевая геометрия способствует равномерному распределению давления по рабочим поверхностям кулачков. Материал (черный полиуретан) с твердостью 94 по Шору (A) отличается высокой износостойкостью и пригоден для работы при значительных крутящих моментах: номинальный крутящий момент TKN составляет 12 Нм, а пиковые нагрузки TK max достигают 24 Нм.

Высокая твердость материала обеспечивает необходимую жесткость на кручение и точность передачи момента при сохранении эластичности. Сопротивление кручению при полной нагрузке (1.0 TKN) составляет 1,82 кНм/рад, что соответствует углу кручения TKN в 3.2 °. Конструкция допускает угловую несоосность γ до 1.2 ° и осевое смещение B до 1.2 мм, что критично для предотвращения преждевременного износа подшипниковых узлов и снижения шума приводной линии.

• Материал: Полиуретан
• Твердость по Шору (A): 94
• Количество лучей: 6
• Крутящий момент TKN: 12 Нм
• Крутящий момент TK max: 24 Нм
• Макс. угловая несоосность γ: 1.2 °
• Макс. частота вращения n: 14000 об/мин
• Смещение по оси B: 1.2 мм

Монтаж вкладыша производится в посадочные пазы полумуфт без применения специального инструмента. Эксплуатация допускается при частоте вращения до 14000 об/мин (V=30 м/с). Полиуретановый состав устойчив к воздействию минеральных масел и индустриальных смазок, что позволяет применять элемент в общепромышленных системах автоматизации и машиностроения.
