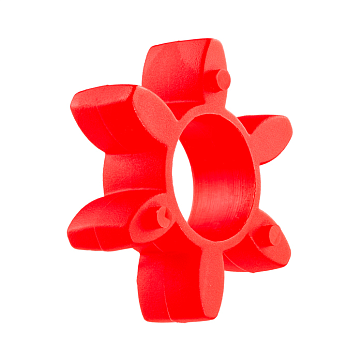

Упругий элемент ISKRA типа паук красный ER19024

Упругий элемент ISKRA серии ER - это сменный зубчатый вкладыш типа «паук» для кулачковых соединительных муфт, предназначенный для передачи крутящего момента и компенсации несоосностей валов в приводах промышленного оборудования.

Передача динамических нагрузок осуществляется через полиуретановые лучи, которые демпфируют крутильные колебания и защищают сопряженные узлы от ударных воздействий. Исполнение в красном цвете соответствует высокой твердости 98 по Шору (A), что обеспечивает повышенную жесткость при кручении и позволяет передавать номинальный крутящий момент 17 Нм при сохранении компактных габаритов узла.

Полиуретан характеризуется стойкостью к износу, техническим маслам и большинству растворителей, что гарантирует стабильный ресурс в условиях промышленной эксплуатации. Конструкция с 6 лучами рассчитана на работу при высоких скоростях вращения до 14000 об/мин. Допустимая угловая несоосность 1.2 ° и осевое смещение до 1.2 мм позволяют нивелировать погрешности установки оборудования, снижая паразитную нагрузку на подшипниковые опоры.

• Типоразмер: 19024
• Твердость по Шору (A): 98
• Номинальный крутящий момент: 17 Нм
• Максимальное число оборотов: 14000 об/мин
• Количество лучей: 6
• Материал: Полиуретан
• Макс. угловая несоосность: 1.2 °

Установка элемента производится в пазы кулачковых полумуфт соответствующего типоразмера; при монтаже требуется соблюдение технологического зазора для компенсации осевых смещений. Геометрия вкладыша обеспечивает безлюфтовую посадку, что критично для систем с частыми реверсивными циклами или высокими требованиями к точности позиционирования валов.
