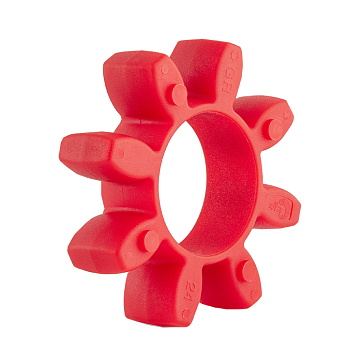

Упругий элемент ISKRA типа паук красный ER65075

Упругий элемент серии ER бренда ISKRA - это эластичный вкладыш типа паук из полиуретана для передачи крутящего момента 940 Нм в кулачковых муфтах привода при высоких динамических нагрузках.

Красный цвет исполнения указывает на твердость 98 по Шору A, что определяет ключевое техническое ядро изделия: высокую нагрузочную способность при умеренном демпфировании. Компонент предназначен для работы в узлах с номинальным крутящим моментом 940 Нм, допуская кратковременные пиковые значения до 1880 Нм. Высокое сопротивление кручению, достигающее 129,51 кНм/рад при полной нагрузке, обеспечивает минимальный угол закручивания системы, что критично для точности позиционирования в автоматизированных линиях.

Материал вкладыша обладает высокой износостойкостью и химической инертностью к воздействию минеральных масел, жиров и типовых промышленных очистителей. Конструкция с 8 лучами гарантирует равномерное распределение давления по контактным поверхностям кулачков, а допустимая частота вращения 4250 об/мин позволяет интегрировать узел в высокоскоростные приводы. Эксплуатация предполагает компенсацию осевых смещений в пределах 2.6 мм и угловых отклонений до 1.2° без потери прочностных свойств полиуретана.

• Материал: полиуретан
• Твердость по Шору: 98 A
• Номинальный крутящий момент: 940 Нм
• Максимальный крутящий момент: 1880 Нм
• Максимальное число оборотов: 4250 об/мин
• Макс. угловая несоосность: 1.2°
• Количество лучей: 8
• Вес: 0,18 кг

Монтаж производится в посадочное пространство между кулачками полумуфт типоразмера 65075. При сборке необходимо обеспечить чистоту поверхностей и отсутствие заусенцев на металлических частях муфты, чтобы исключить механическое повреждение эластичного элемента. Долговечность узла напрямую зависит от точности центровки валов: превышение лимитов по несоосности приводит к интенсивному внутреннему разогреву полиуретана и сокращению ресурса передачи мощности.
