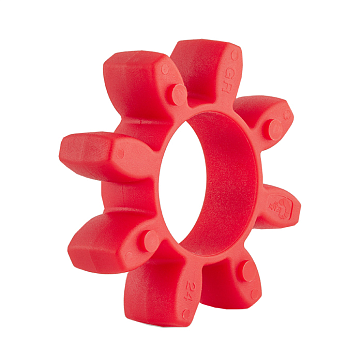

Упругий элемент ISKRA типа паук красный ER28038

Упругий элемент серии ER ISKRA - это сменный демпфирующий вкладыш для кулачковых муфт типоразмера 28038, рассчитанный на передачу номинального момента 160 Нм.

Конструкция с 8 лучами компенсирует осевые смещения до 1.5 мм и угловые отклонения до 0.9 °, защищая узлы трансмиссии от преждевременного износа вследствие вибраций. Красный цвет указывает на твердость 98 по Шору (A), что обеспечивает высокую жесткость на кручение (до 26,77 кНм/рад) и точность передачи момента. Полиуретан химически стоек к минеральным маслам и сохраняет стабильность параметров при частоте вращения до 8500 об/мин.

• Типоразмер: 28038
• Твердость по Шору (A): 98
• Крутящий момент TKN Norm.: 160 Нм
• Крутящий момент TK max: 320 Нм
• Макс. число оборотов: 8500 об/мин
• Макс. угловая несоосность: 0.9 °
• Материал: Полиуретан

Установка вкладыша производится в пазы кулачковых полумуфт без применения специального инструмента; малый вес 0,025 кг минимизирует влияние на инерционность привода. При эксплуатации под нагрузкой необходимо учитывать угол кручения, который при номинальном моменте составляет 3.2 °, а при достижении пикового значения 320 Нм увеличивается до 5 °.
