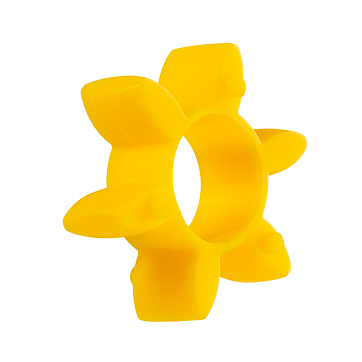

Упругий элемент ISKRA типа паук желтый EG19024

Упругий элемент ISKRA серии EG типоразмера 19024 - это сменный эластичный вкладыш типа «паук» для кулачковых соединительных муфт, предназначенный для демпфирования ударных нагрузок и компенсации несоосностей валов в приводах промышленного оборудования.

Изделие устанавливается в пазы между кулачками полумуфт для гашения крутильных колебаний и защиты механической части привода от резонансных явлений. Конструкция с 6 лучами обеспечивает равномерную передачу усилия по всему периметру зацепления. Материал - термопластичный полиуретан с твердостью 92 по Шору (A), что соответствует желтой цветовой маркировке и определяет высокую энергоемкость при сохранении необходимой жесткости на кручение.

• Количество лучей: 6
• Твердость по Шору (A): 92
• Номинальный крутящий момент TKN: 10 Нм
• Максимальный крутящий момент TK max: 20 Нм
• Макс. угловая несоосность: 1.2 °
• Смещение по оси B: 1.2 мм
• Материал: Полиуретан

Полиуретановый элемент обладает высокой износостойкостью и химической устойчивостью к воздействию минеральных масел, жиров и многих видов топлива. Эксплуатация допускается при частоте вращения до 14000 об/мин. При сборке узла необходимо контролировать осевое смещение в пределах 1.2 мм и угловое отклонение не более 1.2 °, так как превышение данных ограничителей приводит к интенсивному разогреву материала и сокращению ресурса детали.
