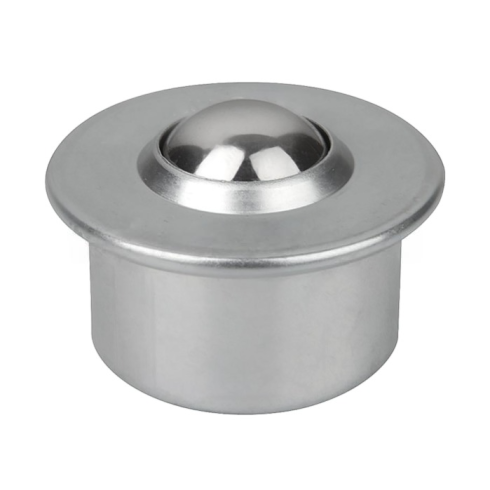

Шариковая опора ISKRA CY12HCS/CS

Шариковая опора ISKRA серии CY12HCS/CS - это компактный узел качения типа BTN для организации многонаправленного перемещения грузов на плоскостях конвейерных линий и упаковочных столов. Изделие спроектировано для создания мобильных поверхностей, обеспечивающих легкое вращение и движение объектов в любом горизонтальном направлении. Основным рабочим элементом является шарик диаметром Ø12 мм из высокоуглеродистой хромированной стали 52100, что гарантирует высокую контактную выносливость и жесткость конструкции.

Материал шарика (сталь 52100) обладает отличными механическими свойствами, однако требует контроля влажности в рабочей зоне для предотвращения окисления поверхности. Опора сохраняет точность позиционирования в условиях типовой цеховой эксплуатации; малый собственный вес 0,038 kg позволяет формировать плотные массивы узлов без значительного утяжеления платформы. Механизм оптимизирован для циклической работы в составе рольгангов, сортировочных систем и оборудования для деревообработки.

• Материал шарика: Сталь хромированная 52100
• Диаметр шариков Dw: Ø12 мм
• Наружный диаметр корпуса: 18 мм
• Диаметр фланца d1: 23,5 мм
• Общая высота H: 16 мм
• Тип исполнения: BTN
• Вес изделия: 0,038 кг

Монтаж выполняется в подготовленные отверстия диаметром 18 мм, при этом фланец диаметром 23,5 мм обеспечивает надежную фиксацию и ограничивает глубину посадки. Полная высота узла 16 мм соответствует стандартной размерной сетке серии. При сборке рекомендуется соблюдать чистоту посадочных мест для исключения перекосов, которые могут снизить ресурс подшипника. Габаритные размеры опоры составляют 18×23,5×16 мм.
