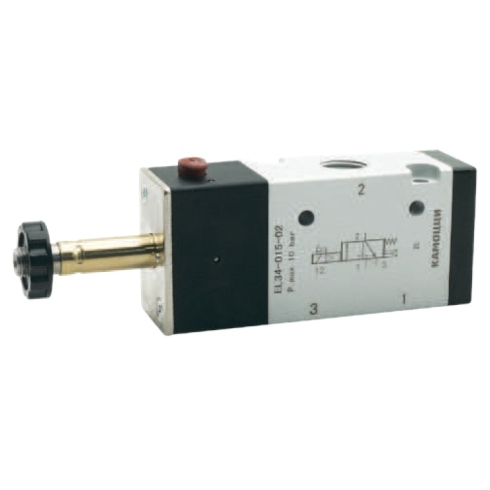

Распределитель с электромагнитным управлением Camozzi EL34-015-02

Name: Распределитель с электромагнитным управлением Camozzi EL34-015-02
Brand: Camozzi
SKU: EL34-015-02
Price: 2248.45 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: EL34-015-02

2 248 ₽

Цена с НДС 22%

штука x 2 248 ₽

Доступно 345 шт 4 дня

Ожидается 52 шт 9 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

EL34-015-02

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Типоразмер

Электрическое подключение

Тип резьбы

Монтаж

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Основной

Camozzi

EL34-015-02

2 248 ₽

345 шт

1 шт

G1/4

3/2 лин./поз.

Внутреннее

Электропневматическое

1650 л/мин

Воздушная пружина

С фиксацией

С пилотным управлением

Н. З.

1/4

3 (27 мм)

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Линейный монтаж сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

8 бар

1,5 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +70 °C

Аналог

Camozzi

3N34-015-02

↓ 1 866 ₽

773 шт

1 шт

G1/4

3/2 лин./поз.

Внутреннее

Электропневматическое

1500 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/4

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Аналог

Camozzi

334-015-02

↑ 6 191 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Бистабильное, под отвертку, стандарт

Золотникового типа

Н. З.

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Pneumax

8884.32.C.39.F00

↑ 3 854 ₽

55 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

Алюминиевый сплав

8 бар

2 бар

Отфильтрованный сжатый воздух с маслом или без

От -5 до +50 °C

Аналог

E.MC

RV3221-08Q-WX

↓ 1 752 ₽

48 шт

1 шт

3/2 лин./поз.

Электропневматическое

870 л/мин

Пневматический

Н. З.

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

E.MC

V3231-08-WX

↓ 1 682 ₽

47 шт

1 шт

3/2 лин./поз.

Электропневматическое

1370 л/мин

Механический

Н. З.

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

E.MC

V3221-08-WX

↓ 1 292 ₽

33 шт

1 шт

3/2 лин./поз.

Электропневматическое

870 л/мин

Механический

Н. З.

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

Metalwork

7091020200

↑ 7 478 ₽

30 шт

1 шт

1/4

3/2 лин./поз.

Электрический

С пилотным управлением

Н. З.

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

10 бар

От -10 до +60 °C

Аналог

Metalwork

7020020200

↑ 12 154 ₽

27 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н.З.

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Описание и характеристики

Распределитель Camozzi EL34-015-02 представляет собой трехлинейный двухпозиционный (3/2) клапан с электропневматическим управлением и нормально закрытой (Н. З.) схемой коммутации. Устройство предназначено для управления пневмоцилиндрами одностороннего действия, создания воздушных сигналов в логических схемах и отсечения подачи сжатого воздуха на участках магистрали.

Номинальный расход: 1650 л/мин. Высокая пропускная способность для третьего типоразмера (27 мм) обеспечивает необходимое быстродействие исполнительных механизмов среднего объема.
Диапазон рабочего давления: от 1, 5 до 8 бар. Нижний предел обусловлен наличием пилотного управления (внутреннее питание пилота), требующего минимального перепада давления для перемещения золотника.
Температурный режим: от -20 до +70 °C. Применение уплотнений из бутадиен-нитрильного каучука (NBR) позволяет эксплуатировать устройство в широком диапазоне температур, включая неотапливаемые помещения.
Присоединение: G1/4. Резьбовые порты входа, выхода и выхлопа соответствуют стандарту ISO 228, обеспечивая совместимость с общепромышленными фитингами.

Корпус изделия выполнен из алюминия, что гарантирует устойчивость к механическим нагрузкам при сохранении легкости конструкции. Возврат золотника в исходное положение реализован по принципу «воздушной пружины», что исключает механический износ возвратного элемента и повышает надежность цикла переключения. Для упрощения процедур наладки и технического обслуживания распределитель оснащен механизмом ручного дублирования с фиксацией, позволяющим переключать состояние клапана без подачи управляющего напряжения.

Основные характеристики

Производитель

Camozzi

Артикул

EL34-015-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/4

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/4

Выход (каналы 2/A, 4/B)

G1/4

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

1650 л/мин

Тип сброса

Воздушная пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. З.

Присоединение 1

1/4

Типоразмер

3 (27 мм)

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

Линейный монтаж сквозное отверстие

Особенности материалов

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1,5 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -20 до +70 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
