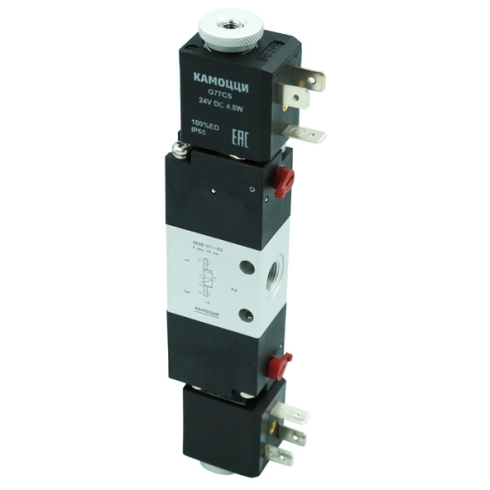

Распределитель с электромагнитным управлением Camozzi 3N38-011-02

Name: Распределитель с электромагнитным управлением Camozzi 3N38-011-02
Brand: Camozzi
SKU: 3N38-011-02
Price: 2537.52 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N38-011-02

2 538 ₽

Цена с НДС 22%

штука x 2 538 ₽

Доступно 825 шт 4 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N38-011-02

Количество линий и позиций

3/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип действия

Ручное дублирование

Тип клапана

Присоединение 1

Направление потока

Электрическое подключение

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N38-011-02

2 538 ₽

825 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Бистабильный

С фиксацией

С пилотным управлением

1/8

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

0,5 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

338L-011-02

↑ 7 265 ₽

2 шт

1 шт

3/2 лин./поз.

Электропневматическое

Бистабильный

Бистабильное, под отвертку, стандарт

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

338-011-02

Уточняйте

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Бистабильный

Бистабильное, под отвертку, стандарт

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

438-011-22

Уточняйте

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Бистабильный

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)

10 бар

0,5 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Metalwork

7010020100

↑ 15 727 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Бистабильный

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Описание и характеристики

Электропневматический распределитель Camozzi 3N38-011-02 представляет собой бистабильный 3/2-ходовой клапан с пилотным управлением, предназначенный для коммутации потоков сжатого воздуха в промышленных пневмосистемах. Устройство рассчитано на монтаж на коллекторную плиту или индивидуальную установку через сквозные отверстия в корпусе, обеспечивая гибкость при проектировании пневматических схем.

Схема работы 3/2 бистабильный: Клапан сохраняет последнее положение золотника после снятия управляющего электрического сигнала (импульсное управление), что обеспечивает энергоэффективность и безопасность системы при аварийном отключении питания.
Номинальный расход 950 л/мин: Высокая пропускная способность для присоединительного размера G1/8 позволяет эффективно управлять пневмоцилиндрами малого и среднего диаметра, обеспечивая необходимое быстродействие.
Температурный диапазон от -40 до +80 °C: Расширенный интервал рабочих температур допускает эксплуатацию оборудования в неотапливаемых помещениях и сложных климатических условиях без риска отказа уплотнений.
Рабочее давление 0, 5–10 бар: Широкий диапазон давлений обеспечивает стабильную работу пилотного каскада и основного золотника как в стандартных магистралях, так и в контурах с пониженным давлением.

Конструкция оснащена ручным дублированием с фиксацией, что существенно упрощает процесс пусконаладочных работ и диагностики, позволяя переключать распределитель без подачи электрического напряжения. Использование алюминиевого корпуса и уплотнений из NBR (бутадиен-нитрильного каучука) гарантирует механическую прочность и совместимость с подготовленным сжатым воздухом (с распылением масла или без него), соответствующим стандарту ISO 8573-1: 2010.

Основные характеристики

Производитель

Camozzi

Артикул

3N38-011-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

950 л/мин

Тип действия

Бистабильный

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Присоединение 1

1/8

Направление потока

Нереверсивный

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0,5 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
